卧式单级管道离心泵ISW32-200是渤泉泵业制造有限公司的主导产品,系列型号有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型,卧式管道离心泵系根据IS型、IR型离心泵之性能参数,参照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造,采用国内优秀水力模型优化设计而成,是理想的新一代高效节能卧式管道离心泵产品。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。该系列产品具有运行平稳无振动;不同材质的硬质合金密封,保证了不同介质输送均无泄漏;噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声;故障率低:结构简单合理,整机无故障工作时间大大提高。




二、ISW32-200_卧式单级管道离心泵 用   途
1、ISW型卧式管道离心泵,供输送清水及物理化学性质类拟清水的其它液体之用。适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环及设备配套。使用介质温度不超过85℃。
2、ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度不超过120℃。
3、ISWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性的液体。使用温度-20℃~+105℃。
4、ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体,被输送介质温度不超过120℃。
5、ISWHY型卧式不锈钢防爆型化工离心泵,适用于输送易燃、易爆性化工液体。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵,适应环境噪声要求较高的场合,尤其适用空调系统冷冻水、冷却水循环及末端增压。



三、ISW32-200_卧式单级管道离心泵 工作条件:
1、卧式管道离心泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa(泵系统工作压力高于1.6Mpa时,应在订货时另行提出,以便在制造时泵的过流部件和联接部采用铸钢。
2、辅送介质为清水或物理化学性质类似清水的其它液体(输送介质带有细小颗粒时,应在订货时另行提出,以便装配耐磨式机械密封)所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
3、周围环境温度不超过40℃,海拔高度不超过1000m,相对湿度不超过95%。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。



四、ISW32-200_卧式单级管道离心泵 产品特点:
1、结构紧凑。该系列泵为卧式结构,机泵一体、外型美观、占地面积少,与普通卧式泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的运静平衡,运行时无振动、低噪音,延长了轴承的使用寿命,改善了使用环境。
3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无汇漏、使用寿命长。
4、采用先进水力模型,具有效率高,性能好等特点。
5、结构独特。泵体下侧设有放水孔,进、出口法兰设有取压孔,能确保泵的正常使用和维护。
6、该系列卧式泵进口为水平方向,出口为垂直向上结构,便于管路布置。

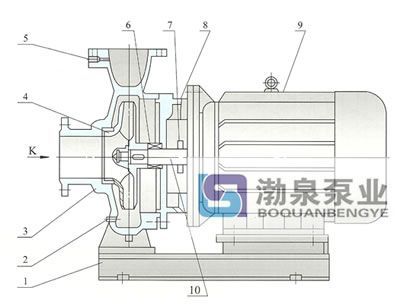

卧式离心泵结构说明图



1
底座
4
叶轮
7
挡水圈
10
2
放水孔
5
取压孔
8
端盖


3
泵体
6
机械密封
9
电机





ISW32-200_卧式单级管道离心泵结构见图。该电组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵,泵体和泵盖两部份是从叶轮背面处剖分的,即为后开门结构形式。大多数泵的叶轮前、后均设有封密环,并在叶轮后盖板上设有平衡孔,以平衡作用在转子上的轴向力。泵进口为轴向水平吸入,出口为垂直向上布置。泵和电机同轴,电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机越联,安装时无需校正,具有共同底座,并用JG型隔振器进行隔振。


型号
流量
扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
(m3/h
(L/s


25-110
2.8
4.0
5.2
0.78
1.11
1.44
16.0
15.0
13.5
34
42
41
2900
0.55
25-125
2.8
4.0
5.2
0.78
1.11
1.44
20.6
20.0
18.0
28
36
35
2900
0.75
25-125A
2.5
3.6
4.6
0.69
1.00
1.28
17.0
16.0
14.4
29
35
31
2900
0.75
25-160
2.8
4.0
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
25-160A
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
27
31
29
2900
1.1
32-100
3.5
4.5
5.3
0.97
1.24
1.47
14.5
12.5
11
35
40
38
2900
0.55
30-125
3.5
5.0
6.5
0.97
1.39
1.80
22
20
18
40
44
42
2900
0.75
32-125A
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16.0
14.4
39
43
40
2900
0.55
32-160
4.4
6.3
8.3
1.22
1.75
2.32
33
32
30
40
44
42
2900
1.5
32-160A
2.8
4.0
5.2
0.78
1.11
1.44
27
25
21
31
34
32
2900
1.1
32-200
3.1
4.5
5.8
0.86
1.25
1.61
50.5
50.0
48.0
28
32
30
2900
3
32-200A
2.8
4.0
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
32-160(1)
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
32-200(1)
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50.0
48.0
26
33
35
2900
4
40-100
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
40-100A
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10.0
9.0
48
52
50
2900
0.37
40-125
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
40-125A
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
40-160
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
40-160A
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
40-160B
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
40-200
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
40-200A
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
32
2900
3
40-200B
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
25
29
27
2900
2.2
40-250
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
40-250A
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
40-250B
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
40-100(1)
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900
1.1
40-100(1)A
8.0
11.0
14.5
2.22
3.05
4.03
10.6
10.0
9.0
57
60
59
2900
0.75
40-125(1)
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20.0
17.8
49
58
57
2900
1.5
40-125(1)A
8.0
11.0
14.5
2.22
3.05
4.03
17.0
16.0
14.0
53
57
55
2900
1.1
40-160(1)
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
40-160(1)A
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
40-160(1)B
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
40-200(1)
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
40-200(1)A
8.3
11.7
15.3
2.31
3.25
4.25
45.0
44
42
37
45
45
2900
4
40-200(1)B
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
40-250(1)
8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900
11
40-250(1)A
8.2
11.6
15.2
2.28
3.22
4.22
71.0
70
68
38
2900
7.5
40-250(1)B
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
5.5
40-250(1)C
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
50-100
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
