25ZW8-30_无堵塞自吸排污泵
发布者:www.boquanpump.com   发布时间:16-07-23   阅读:次

无堵塞自吸排污泵25ZW8-30是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景

本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。





二、25ZW8-30_无堵塞自吸排污泵 适用范围:

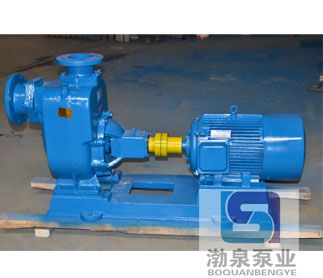

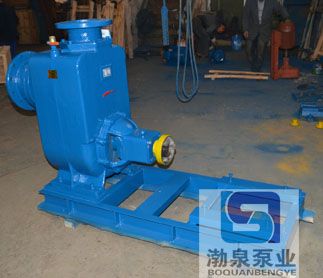

自吸排污泵
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。



三、25ZW8-30_无堵塞自吸排污泵 产品优点:
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。



四、25ZW8-30_无堵塞自吸排污泵 技术参数:
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

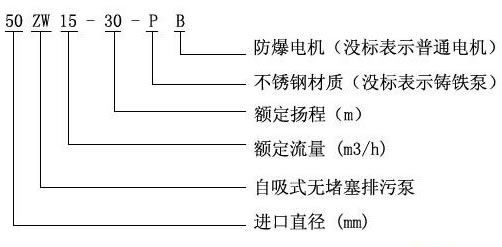

五、25ZW8-30_无堵塞自吸排污泵 型号意义:

六、25ZW8-30_无堵塞自吸排污泵 结构及工作原理:

ZW系列自吸式无堵塞排污泵,主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见下图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
第二次工作时泵吸入口处装有单向逆止阀,因此不需再加储水即可起动。

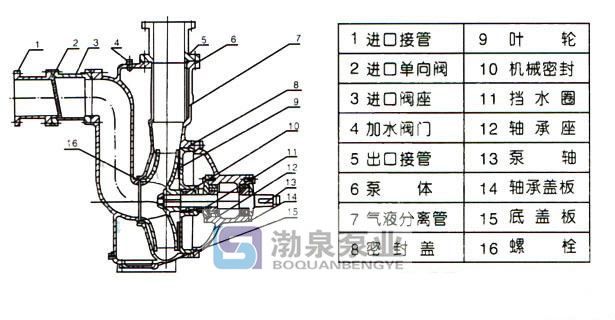

ZW结构图


型  号
口径(mm)
流量(m3/h)
扬程(m)
功率
(kw)
转速
(r/min)
自吸时间
(min/5m)
效率
(%)
汽蚀余量
(m)
扬程(m)
使用范围
重量
(kg)
进口
出口
25ZW8-15
25
25
8
15
1.5
2900
3
45
2.0
10-15
100
25ZW8-30
25
25
8
30
3
2900
3
45
2.0
24-30
120
32ZW5-20
32
32
5
20
2.2
2900
3
45
2.5
15-20
100
32ZW10-20
32
32
10
20
2.2
2900
3
45
2.5
15-20
100
32ZW9-30
32
32
9
30
3
2900
3
48
2.5
24-30
120
40ZW10-20
40
40
10
30
2.2
2900
3
45
2.5
15-20
100
40ZW20-15
40
40
20
15
2.2
2900
3
45
2.5
10-18
100
40ZW15-30
40
40
15
30
3
2900
3
48
2.5
24-30
120
50ZW10-20
50
50
10
20
2.2
2900
3
45
2.5
15-20
100
50ZW20-12
50
50
20
12
2.2
2900
3
45
2.5
10-18
100
50ZW18-20
50
50
18
20
3
2900
3
45
2.5
18-22
120
50ZW15-30
50
50
15
30
3
2900
3
48
2.5
24-30
120
50ZW20-35
50
50
20
35
5.5
2900
3
48
2.5
25-35
150
50ZW25-30
50
50
25
30
5.5
2900
3
48
2.5
25-30
150
50ZW20-40
50
50
20
40
7.5
2900
3
48
2.5
32-40
200
50ZW20-50
50
50
20
50
11
2900
3
48
2.5
40-50
250
65ZW30-18
65
65
30
18
4
2900
3
45
2.5
13-18
160
65ZW30-18
65
65
30
18
4
1450
3
45
2.5
13-18
200
65ZW25-30
65
65
25
30
5.5
2900
3
50
3.0
25-30
200
65ZW25-40
65
65
25
40
7.5
2900
3
50
3.0
32-40
200
65ZW40-25
65
65
40
25
7.5
2900
3
50
3.0
20-25
200
65ZW50-30
65
65
50
30
7.5
2900
3
50
3.0
25-30
200
65ZW65-25
65
65
65
25
7.5
2900
3
52
3.0
20-25
200
