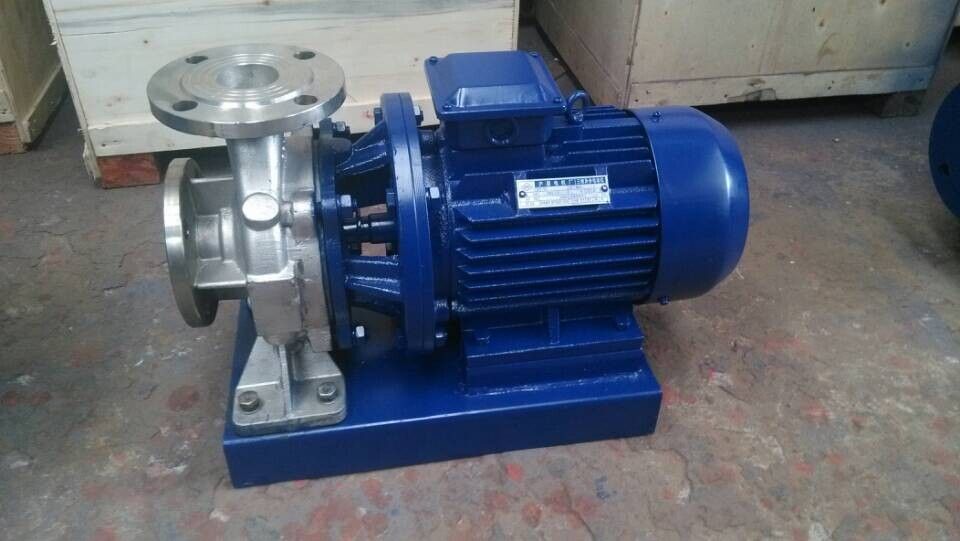

卧式管道离心泵的工作原理
发布者:www.boquanpump.com   发布时间:16-06-19   阅读:次

卧式管道离心泵最初用作自吸泵,而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中,如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等,水环卧式管道离心泵得到广泛的应用。由于真空应用技术的飞跃发展,水环卧式管道离心泵在粗真空获得方面一直被人们所重视。由于水环卧式管道离心泵中气体压缩是等温的,故可抽除易燃、易爆的气体,此外还可抽除含尘、含水的气体,因此,水环卧式管道离心泵应用日益增多。

在水环式卧式管道离心泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于水环式卧式管道离心泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

综上所述,水环卧式管道离心泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它属于变容式卧式管道离心泵。

罗茨卧式管道离心泵的工作原理:



罗茨卧式管道离心泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。由于罗茨泵是一种无内压缩的卧式管道离心泵,通常压缩比很低,故高、中卧式管道离心泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高罗茨卧式管道离心泵的极限真空度,可将罗茨泵串联使用。

罗茨卧式管道泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在罗茨卧式管道离心泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

旋片式卧式管道离心泵工作原理

旋片式卧式管道离心泵(简称旋片泵)是一种油封式机械卧式管道离心泵。其工作压强范围为101325~1.33×10-2(Pa)属于低卧式管道离心泵。它可以单独使用,也可以作为其它高多级离心泵或超高卧式管道离心泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片式卧式管道离心泵可以抽除密封容器中的干燥气体,若附有气镇装置,还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片式卧式管道离心泵是真空技术中最基本的真空获得设备之一。旋片式卧式管道离心泵多为中小型卧式管道离心泵。旋片式卧式管道离心泵有单级旋片卧式管道离心泵和双级卧式管道离心泵两种。所谓双级旋片式卧式管道离心泵,就是在结构上将两个单级泵串联起来。一般多做成双级的,以获得较高的真空度。
