ZX300-550-55工业自吸清水泵
发布者:www.boquanpump.com   发布时间:16-11-30   阅读:次

ZX300-550-55工业自吸清水泵产品概述
ZX型工业自吸泵是我公司在结合有关技术资料经吸收,消化,改进后研制而成的节能泵类产品。该泵属自吸式离心泵,并具有其它泵所不具有的自吸能力等优点,改善了泵的使用环境。配用耐腐蚀机械密封和不锈钢材质可以输送腐蚀性液体。

工业自吸泵产品特点
1,该泵具有自吸功能,管路中不需要安装底阀,工作前只需保证泵体内储有定量引液即可具有“一次引流,终身自吸"功能。
2,该类型泵具有结构紧凑,使用简便,运行平稳,维护容易等特点。



工业自吸清水泵产品用途
①适用于城市环保,建筑,化工,制药,染料,印染,电力,造纸,石油,设备冷却,油轮卸油等许多行业。
②适用于清水,海水及带有酸,碱度的化工介质液体和带有一般糊状的浆料介质粘度≤100厘珀。
③ 可和任何型号,规格的压滤机配套使用,将浆料送带滤机进行压滤的最理想配套泵种。

自吸清水泵适用工况:
流量:3~500m3/h
扬程:10~80m
环境温度≤50℃
液体温度≤100℃
液体密度≤1.24×103kg/m3

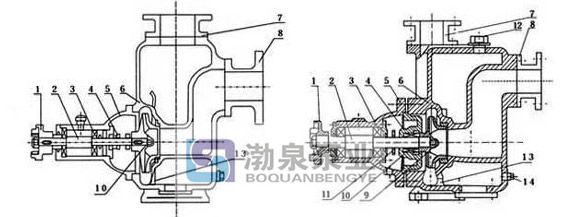

工业自吸清水泵结构图

ZX结构图

1
联轴器
5
轴承体
9
前密封环
13
加液孔
2
泵轴
6
泵壳
10
叶轮
14
回液孔
3
轴承
7
出口座
11
后盖


4
机械密封
8
进口座
12
档水圈



型 号
口径(mm)
流量m3/h
扬程m
吸程m
功率kw
转速r/min
自吸性能min/5m
效率%
扬程m使用范围
进口
出口
25ZX3.2-20
25
25
3.2
20
6.5
0.75
2900
1.9
43
10-20
25ZX3.2-20
25
25
3.2
20
6.5
1.1
2900
1.9
43
10-20
25ZX3.2-32
25
25
3.2
32
6.5
1.5
2900
1.8
40
20-32
32ZX3.2-20
32
32
3.2
20
6.5
1.1
2900
1.9
43
10-20
32ZX3.2-32
32
32
3.2
32
6.5
1.5
2900
1.8
40
20-32
32ZX3.2-50
32
32
3.2
50
6.5
3
2900
1.8
43
40-50
40ZX6.3-20
40
40
6.3
20
6.5
1.5
2900
1.9
50
10-20
40ZX6.3-32
40
40
6.3
32
6.5
2.2
2900
1.8
40
22-32
40ZX10-40
40
40
10
40
6.5
4
2900
1.5
43
30-40
40ZX6.3-50
40
40
6.3
50
6.5
4
2900
1.5
43
35-50
50ZX15-12
50
50
15
12
6.5
1.5
2900
2.4
63
8-12
50ZX18-20
50
50
18
20
6.5
2.2
2900
1.9
60
10-20
50ZX12.5-32
50
50
12.5
32
6.5
3
2900
1.5
55
22-32
50ZX20-30
50
50
20
30
6.5
4
2900
1.5
63
20-30
50ZX14-35
50
50
14
35
6.5
4
2900
1.5
55
25-35
50ZX10-40
50
50
10
40
6.5
4
2900
1.5
55
30-40
50ZX12.5-40
50
50
12.5
40
6.5
4
2900
1.5
55
30-40
50ZX12.5-50
50
50
12.5
50
6.5
5.5
2900
1.4
45
40-50
50ZX15-60
50
50
15
60
6.5
7.5
2900
1.4
48
40-60
50ZX20-75
50
50
20
75
6.5
11
2900
1.3
48
60-75
65ZX-30-15
65
65
30
15
6
3
2900
1.9
55
10-15
65ZX25-20
65
65
25
20
6
4
2900
1.9
60
10-20
65ZX35-17
65
65
35
17
6
4
2900
1.9
60
10-17
65ZX25-32
65
50
25
32
6
5.5
2900
1.5
55
22-32
65ZX25-50
65
50
25
50
6
7.5
2900
1.4
50
40-50
65ZX25-60
65
50
25
60
6
11
2900
1.5
50
40-60
65ZX25-70
65
50
25
70
6
15
2900
1.5
50
60-70
80ZX35-13
80
65
35
13
6
3
2900
2.4
61
8-13
80ZX43-17
80
65
43
17
6
4
2900
1.8
60
10-17
80ZX40-22
80
65
40
22
6
5.5
2900
1.9
60
15-22
80ZX50-20
80
65
50
20
6
5.5
2900
1.9
61
15-20
80ZX50-25
80
65
50
25
6
7.5
2900
1.6
55
20-25
80ZX50-32
80
65
50
32
6
7.5
2900
1.6
55
22-32
80ZX60-40
80
65
60
40
6
11
2900
1.5
48
30-40
80ZX60-50
80
65
60
50
6
15
2900
1.5
49
40-50
80ZX60-55
80
65
60
55
6
18.5
2900
1.5
48
45-55
80ZX60-70
80
65
60
70
6
22
2900
1.4
48
55-70
100ZX100-15
100
80
100
15
6
11
2900
1.8
60
12-20
100ZX100-20
100
80
100
20
6
15
2900
1.9
55
22-32
100ZX100-32
100
80
100
32
6
15
2900
1.9
55
22-32
100ZX100-40
100
80
100
40
6
18.5
2900
1.8
50
30-40
100ZX100-50
100
80
100
50
6
22
2900
1.9
50
40-50
100ZX100-65
100
80
100
65
6
30
2900
1.8
55
50-65
100ZX70-75
100
80
70
75
6
30
2900
1.8
55
60-75
125ZX120-20
125
100
120
20
5
18.5
2900
2
58
15-20
125ZX140-25
125
100
140
25
5
22
2900
2.5
58
15-25
125ZX120-32
125
100
120
32
5
22
2900
2.5
58
22-32
125ZX120-60
125
100
120
60
5
37
2900
2
55
45-60
150ZX150-20
150
125
150
20
5
18.5
2900
2.3
58
15-20
150ZX160-25
150
125
160
25
5
22
2900
2.5
58
15-25
150ZX150-32
150
125
150
32
5
22
2900
2.5
58
22-32
150ZX170-45
150
125
170
45
5
37
2900
2.5
45
33-45
150ZX170-55
150
125
170
55
5
45
2900
2
45
45-55
150ZX170-65
150
125
170
65
5
55
2900
2
55
55-65
150ZX160-75
150
125
160
75
5
55
2900
2
55
55-65
150ZX160-80
150
125
160
80
5
55
2900
1.8
55
65-80
200ZX200-32
200
150
200
32
5
30
1450
2
50
22-32
200ZX400-32
200
150
400
32
5
55
1450
2
50
22-32
200ZX280-63
200
200
280
63
5
90
1450
1.8
55
55-63
200ZX350-65
200
200
350
65
5
110
1450
1.8
55
50-65
250ZX550-32
250
200
550
32
5
75
1450
2
48
22-32
250ZX400-50
250
200
400
50
5
90
1450
2
45
40-50
250ZX450-55
250
200
450
55
5
110
1450
1.8
45
40-55
300ZX600-32
300
250
600
32
5
90
1450
2
55
22-32
300ZX500-50
300
250
500
50
5
110
1450
2
48
40-50
