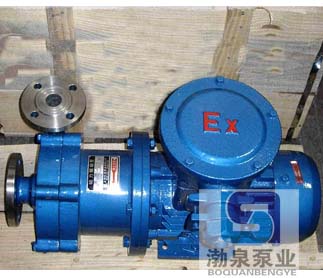

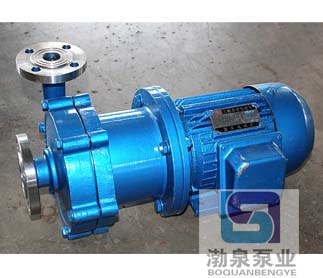

50CQ-25P 化工磁力泵
发布者:www.boquanpump.com   发布时间:16-11-28   阅读:次




50CQ-25P 化工磁力泵
是利用永磁联轴器工作原理无接触的传递扭矩的泵种,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。



磁力驱动泵在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,CQ系列磁力驱动泵吸收了国内外水平的磁力泵生产技术、材料、工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是安全、可靠的泵型。



用 途
CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的选择。适用温度:-20℃~100℃。



防漏设计
以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。



操作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。



结构与材料



1泵 体不锈钢
2叶 轮不锈钢
3隔 板不锈钢

4

主 轴不锈钢
5转子组合稀土永磁体+不锈钢
6隔套总成不锈钢
7动 环填充F4
8轴 承填充F4
9静 环碳化硅或氧化铝陶瓷
10密封圈氟橡胶



型号意义:



性能曲线:

CQ性能曲线



规格及参数:

性能数据

流量范围

1.2~60m3/h

扬程范围

5~50m

介质温度

-20℃<T<+100℃
环境温度
不超过40℃
最高工作压力
泵吸入口压力+泵扬程≤1.0MPa
电机数据
配套功率
0.12KW~22KW
电压
380V、440V
频率
50HZ、60HZ
转数
2900r/min
防护等级
IP54/IP55
绝缘等级
F
材料
泵体、泵盖、叶轮
ZG1Cr18Ni9Ti
泵轴
1Cr18Ni9Ti


型号
软管式接口
流量 (m3/h)
扬程
(m)
电机功率(KW)


电压V
进口
出口
16CQ-8
16
12
1.5
8
0.18
220/380
20CQ-12
20
12
3
12
0.37
220/380
25CQ-15
25
20
6.6
15
1.1
380
32CQ-15
32
25
6.6
15
1.1
380
32CQ-25
32
25
6.6
25
1.1
380
40CQ-20
40
32
10.8
20
2.2
380
40CQ-32
40
32
12
32
4
380
50CQ-25
50
40
14.4
25
4
380
50CQ-32
50
40
13.2
32
4
380
50CQ-50
50
32
7.8
50
5.5
380
65CQ-25
65
50
16.8
25
5.5
380
65CQ-32
65
50
27
32
7.5
380
80CQ-32
80
65
51
32
11
380
80CQ-50
80
65
51
50
15
380
100CQ-32
100
80
60
32
15
380
100CQ-50
100
80
60
50
18.5
380
注:表中16CQ-8---100CQ-50都可配防爆电机
