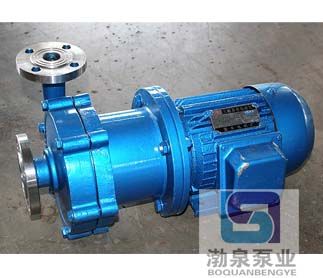

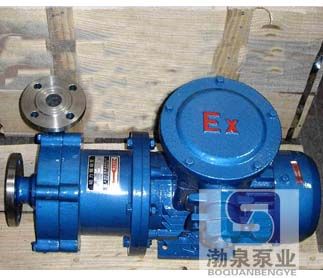

50CQ-50PB防爆不锈钢磁力泵
发布者:www.boquanpump.com   发布时间:16-11-28   阅读:次

50CQ-50PB防爆不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

磁力驱动泵在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,CQ系列磁力驱动泵吸收了国内磁力泵生产技术、材料、工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验。

用 途
CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的选择。适用温度:-20℃~100℃。

防漏设计
以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

操作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。





性能数据

流量范围

1.2~60m3/h

扬程范围

5~50m

介质温度

-20℃<T<+100℃
环境温度
不超过40℃
最高工作压力
泵吸入口压力+泵扬程≤1.0MPa
电机数据
配套功率
0.12KW~22KW
电压
380V、440V
频率
50HZ、60HZ
转数
2900r/min
防护等级
IP54/IP55
绝缘等级
F
材料
泵体、泵盖、叶轮
ZG1Cr18Ni9Ti
泵轴
1Cr18Ni9Ti



型号
软管式接口
流量 (m3/h)
扬程
(m)
电机功率(KW)
电压V
进口
出口
16CQ-8
16
12
1.5
8
0.18
220/380
20CQ-12
20
12
3
12
0.37
220/380
25CQ-15
25
20
6.6
15
1.1
380
32CQ-15
32
25
6.6
15
1.1
380
32CQ-25
32
25
6.6
25
1.1
380
40CQ-20
40
32
10.8
20
2.2
380
40CQ-32
40
32
12
32
4
380
50CQ-25
50
40
14.4
25
4
380
50CQ-32
50
40
13.2
32
4
380
50CQ-50
50
32
7.8
50
5.5
380
65CQ-25
65
50
16.8
25
5.5
380
65CQ-32
65
50
27
32
7.5
380
80CQ-32
80
65
51
32
11
380
80CQ-50
80
65
51
50
15
380
100CQ-32
100
80
60
32
15
380
100CQ-50
100
80
60
50
18.5
380
注:表中16CQ-8---100CQ-50都可配防爆电机
