首 页 >> 离心泵 >> MS轻型不锈钢卧式单级离心泵

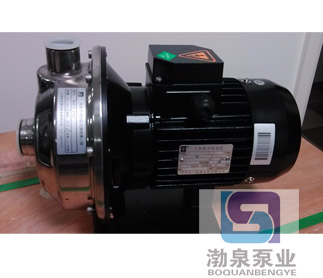

MS轻型不锈钢卧式单级离心泵

MS轻型不锈钢卧式单级离心泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  32~50 mm
流量范围:  3.6-20 m3/h
扬程范围:  13.8-24.6 m
材质:304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 适用于稀薄、干净、非易燃易爆并不含固体颗粒和纤维的液体。



产品介绍

轻型不锈钢卧式单级离心泵

MS 250 / 1.5
MS代表轻型不锈钢卧式单级离心泵
250代表额定流量(1/min)
1.5代表额定功率(kW)

MS 250 / 1.5
MS Light stainless steel horizontal single-stage centrifugal pump
250 Rated flow(1/min)
1.5 Rated power(kW)


二、应用范围

工、民用清水或其它液体的增压、输送;
水处理系统
水循环系统
农业灌溉
其它领域

Application
1. Pressurization and pumping of industrial and civilian clean water of other liquids;
2. Water treatment;
3. Water circulating system;
4. Agricultural irrigation;
5. Other fields.

三、特 点

MS系列轻型不锈钢卧式单级离心泵为单级叶轮离心泵,具有轴向吸水、径向排水的特点;
结构紧凑,水泵与电机直接连接,同轴安装;
联接方便,配有螺纹进、出水口;
重量轻,主要零件均采用薄板冲压件结构;
耐轻腐蚀,过流部件采用AISI 304或AISI 316不锈钢材料。

Structure features
1. MS Series of pump is single-stage centrifugal pump and features axial suction and radial discharge
2. Compact structure, The pump is directly connected with the motor, coaxial installation;
3. Convenient installation, screw thread water inlet and outlet;
4. Light weight, thin plate pressing structure for main parts and components;
5. Corrosion resistance, components passing the flow use AISI 304 or AISI 316 stainless steel.


四、输送介质

稀薄、干净、非易燃易爆并不含固体颗粒和纤维的液体;
可输送轻腐蚀性介质(与介质中氯离子含量、酸或碱的浓度、是否对橡胶和机械密封摩擦付材料产生腐蚀等情况有关)
所输送介质的密度不能大于清水,粘度要接近于水。否则需配用大功率电机。


五、运行条件

液体温度:-10℃至+85℃;
环境温度:最高+40℃;
海拔:最高1000m;
最大工作压力:8巴;


六、安装条件

管道泵应坚固在平稳的水平基座上;
管道离心泵的安装要保证泵在使用时不受系统管路张力的影响;
为保证电机的正常运转,泵要安装在具有良好通风条件、并防冰冻的位置;
电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害。



七、结构图及材质

MS截面图

序号
零件名称
材料
AISI
1
电机


2
机械密封
碳化硅/石墨

3
内六角螺钉M6×15
不锈钢
AISI304
4
密封座板
不锈钢
AISI304
5
导叶
不锈钢
AISI304
6
叶轮
不锈钢
AISI304
7
泵体
不锈钢
AISI304
8
堵头
不锈钢
AISI304
9
口环
F4

10
O型圈
NBR

11
O型圈
NBR

12
内六角螺钉M6×20
不锈钢
AISI304
13
螺母M10
不锈钢
AISI304
14
托架
A570
15
支撑
NBR





八、性能参数

型号 扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min)
MS60/0.37 14.6 3.6 0.37 2850
MS60/0.55 19.5 3.6 0.55 2850
MS60/0.75 25 3.6 0.75 2850
MS100/0.55 14 6.0 0.55 2850
MS100/1.1 23.4 6.0 1.1 2850
MS160/0.75 13.8 9.6 0.75 2850
MS160/1.1 18.2 9.6 1.1 2850
MS250/1.1 13 15 1.1 2850
MS250/1.5 19.8 15 1.5 2850
MS250/2.2 24.6 15 2.2 2850
MS330/1.5 14 20 1.5 2850
MS330/2.2 17.5 20 2.2 2850






因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
