W型单级漩涡泵

W型单级漩涡泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  20-65 mm
流量范围:  0.72-14.4 m3/h
扬程范围:  20-120 m
材质:铸铁、不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 使用于造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、酿造、制冷、水暖安装试压、高层建筑水塔冲洗..



产品介绍

W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,使用于造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、酿造、制冷、水暖安装试压、高层建筑水塔冲洗、在建养护、农业远程喷灌等各工农业部门都有广泛的使用。如配用变频装置可作为计量泵使用。



1、结构更紧凑,采用机泵一体化,精度更高。
2、采用机构密封,免维护,滴水不漏,提高效率更环保。
3、维修更方便,只有一级叶轮,一只机械密封,略懂水泵知道的就可更换配件。
4、互换性强,可更换1.5DB-0.7泵,无需改动接口位置。
5、比老型真料式泵提高效率2成左右。
6、叶轮材质采用合金耐磨铜,使用寿命大为提高。
7、瞬时使用扬程可在160m以上。
以上几点是老型泵无法比拟的。



二、W型单级直连旋涡泵结构说明

本泵采用泵与电机直联结构,其进水口为水平方向,吐出口垂直向上。 从泵端看,泵为逆时针转动。 叶轮可在悬臂轴上自由滑动,运转时能自动调正叶轮二面的间隙,外隔板可借助于叶轮上的二螺孔与叶轮一起拆出
叶轮,内隔板采用9-4铝铁青铜,轴采用不锈钢,填料采用新型密封材料柔性石墨。
本泵性能稳定,结构得意,拆装方便。

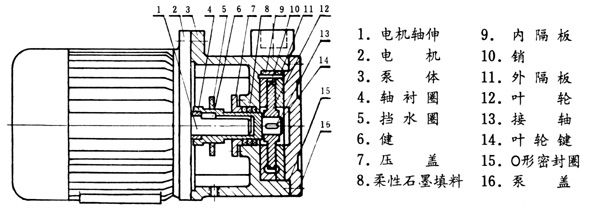

三、W型单级直连旋涡泵结构图




、使用范围:
该泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。
因此,它是有广泛用途,我们真诚地向用户推荐这种新产品.

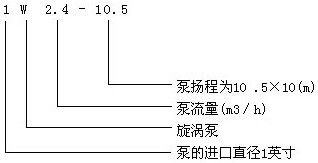

五、W型单级直连旋涡泵型号意义:




六、W型单级悬臂式旋涡泵性能参数:

型 号
流量(m3/h)
扬程(m)
电压v
转速(r/min)
功率(Kw)
20W-20( 单级 )
0.72
20
220/380
2900
0.75
20W-65( 单级 )
0.72
65
380
2900
2.2
25W-25( 单级 )
1.44
25
220/380
2900
0.75
25W-70( 单级 )
1.44
70
380
2900
3
32W-30( 单级 )
2.88
30
380
2900
1.5
32W-75( 单级 )
2.88
72
380
2900
4
32W-120( 单级 )
2.88
120
380
2900
5.5
40W-40( 单级 )
5.4
40
380
2900
4
40W-90( 单级 )
5.4
90
380
2900
7.5
50W-45( 单级 )
9
45
380
2900
5.5
65W-50( 单级 )
14.4
50
380
2900
11






因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
