立式单级单吸热水泵IRG型

IRG型立式单级单吸热水泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  15-500 mm
流量范围:  1.1-1450 m3/h
扬程范围:  7-150 m
材质:铸铁、304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。




产品介绍

立式单级单吸热水泵,是在ISG型管道离心泵的基础上延伸的节能、环保立式热水离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。是参照ISO2858和标准JB/T53058-1993所规定的性能参数,结合第一代产品设计的第二代节能产品。系列流量范围1.5~1600m3/h,扬程范围5~125m,分基本型、分流型、切割型等多种规格。



二、用   途
IRG型立式单级单吸热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵,使用温度105℃以下。



三、产品特点:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理;整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。


1、立式管道离心泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的硬质合金密封环,增强了密封的耐磨性,能有效地延长泵的使用寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管道的连接。
5、可根据流量和扬程的需要采用泵的串联、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。



四、主要用途:
1、ISG型立式管道泵,供输送清水及物理性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG(GRG)型立式热水(高温)热水循环泵,适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,IRG使用介质温度不超过120℃,GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵,适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵,适用于环境声要求很低的场合及空调循环等。



五、工作条件:
1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。管道泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时离心泵的过流部分和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm. 注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
3、环境温度<40℃,相对湿度<95%。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。



五、IRG型立式单级单吸热水泵结构说明:
1、泵体与上部结构中间装有隔热盖,适用于介质温度T<120℃的场合。
2、泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性。
3、可根据用户要求隔热盖内安装风冷装置。


七、型号意义:

isg型号意义

八、结构说明:

ISG结构说明

1
取压塞
4
机械密封
7
联体座
10
泵体
2
排气阀
5
轴承
8
挡水圈
11
放水阀
3
叶轮
6
电机
9
叶轮螺母

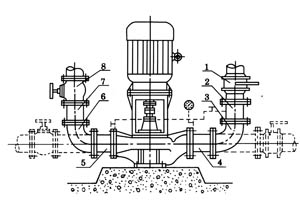

 九、安装方式:

管道离心泵安装方式

1
进口阀门
3
弯管
5
直管
7
直管
2
直管
4
直管
6
弯管
8
出口阀门






因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
