XBD-ISG型立式单级单吸消防泵

XBD-ISG型立式单级单吸消防泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围: 50-300mm
流量范围: 5-100L/S
压力范围: 0.10-1.25Mpa
常规产品全部现货供应,缩短了交货期。
应用领域:主要用于消防系统管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水、远距离送水



产品介绍




一、产品概述:
XBD-ISG型立式单级单吸消防泵组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用,主要用于消防系统管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。
本司生产的XBD-L型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求,产品经国家消防装备质量监督检测中心测试合格,获得上海市消防产品认可证书。
立式消防泵产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。



二、产品特点:
1、结构紧凑、体积小、外形美观,其立式结构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、运行平稳,噪音低,组件同心度高。
3、采用先进水力模型,效率高,性能出色。
4、轴封采用优质机械密封,具有耐磨损,无泄漏,使用寿命长等特点。
5、泵进、出口在同一水平轴线上,且口径规格相同,便于管路连接,装卸极为方便。
6、维修方便,毋须拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行维修。



三、技术参数:
流量:5-100L/S;
压力:0.10-1.25Mpa;
功率:1.1-250KW;
转速:980-2900r/min;
口径:φ50-φ300;
温度范围:≤80℃。

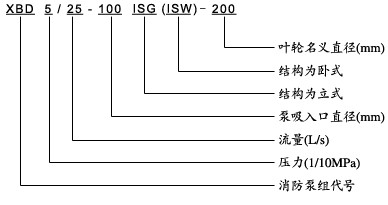

四、型号意义:

型  号

流量Q
(L/s)

出口压力
(MPa)

转速n
(r/min)

功率P
(Kw)

效率η
(%)

XBD3.0/5-50(65)

5

0.30

2900

4

63

XBD3.2/5-50(65)

0.32

XBD3.4/5-50(65)

0.34

XBD4.6/5-50(65)

5

0.46

2900

7.5

58

XBD4.8/5-50(65)

0.48

XBD5.0/5-50(65)

0.50

XBD7.6/5-50(65)

5

0.76

2900

15

50

XBD7.8/5-50(65)

0.78

XBD8.0/5-50(65)

0.80

XBD11/5-50(65)

5

1.10

2900

30

40

XBD12/5-50(65)

1.20

XBD12.5/5-50(65)

1.25

XBD3.0/10-65(80)

10

0.30

2900

7.5

71

XBD3.2/10-65(80)

0.32

XBD3.4/10-65(80)

0.34

XBD4.6/10-65(80)

10

0.46

2900

15

67

XBD4.8/10-65(80)

0.48

XBD5.0/10-65(80)

0.50

XBD7.6/10-65(80)

10

0.76

2900

22

59

XBD7.8/10-65(80)

0.78

XBD8.0/10-65(80)

0.80

XBD11/10-65(80)

10

1.10

2900

37

54

XBD12/10-65(80)

1.20

XBD12.5/10-65(80)

1.25

XBD3.0/25-80(100)

25

0.30

2900

15

76

XBD3.2/25-80(100)

0.32

XBD3.4/25-80(100)

0.34

XBD4.6/25-80(100)

25

0.46

2900

22

74

XBD4.8/25-80(100)

0.48

XBD5.0/25-80(100)

0.50

XBD7.6/25-80(100)

25

0.76

2900

37

69

XBD7.8/25-80(100)

0.78

XBD8.0/25-80(100)

0.80

XBD11/25-80(100)

25

1.10

2900

75

69

XBD12/25-80(100)

1.20

XBD12.5/25-80(100)

1.25

XBD13/25-80(100)

25

1.30

2900

90

57

XBD14/25-80(100)

1.40

XBD15/25-80(100)

1.50

XBD3.0/45-100(125)

45

0.30

2900

22

73

XBD3.2/45-100(125)

0.32

XBD3.4/45-100(125)

0.34

XBD4.6/45-100(125)

45

0.46

2900

37

77

XBD4.8/45-100(125)

0.48

XBD5.0/45-100(125)

0.50

XBD7.6/45-100(125)

45

0.76

2900

55

80

XBD7.8/45-100(125)

0.78

XBD8.0/45-100(125)

0.80

XBD11/45-100(125)

45

1.10

2900

90

70

XBD12/45-100(125)

1.20

XBD12.5/45-100(125)

1.25

XBD2.8/55-150(200)

55

0.28

1450

30

78

XBD3.0/55-150(200)

0.30

XBD3.2/55-150(200)

0.32

XBD4.6/55-150(200)

55

0.46

1450

45

75

XBD4.8/55-150(200)

0.48

XBD5.0/55-150(200)

0.50

XBD7.6/55-150

55

0.76

2900

75

76

XBD7.8/55-150

0.78

XBD8.0/55-150

0.80

XBD11/55-150

55

1.10

2900

110

73

XBD12/55-150

1.20

XBD12.5/55-150

1.25

XBD13/55-150

45

1.30

2900

110

80

XBD14/55-150

1.40

XBD15/55-150

1.50

XBD4.6/100-200

100

0.46

1450

75

81

XBD4.8/100-200

0.48

XBD5.0/100-200

0.50

XBD3.0/150-250

150

0.30

1450

75

80

XBD3.2/150-250

0.32

XBD3.4/150-250

0.34

XBD4.6/140-250

140

0.46

1450

90

72

XBD4.8/140-250

0.48

XBD5.0/140-250

0.50

XBD2.4/200-300

200

0.24

970

75

81

XBD2.6/200-300

0.26

XBD2.8/200-300

0.28

XBD2.8/200-300(350)

200

0.28

1450

90

84

XBD3.0/200-300(350)

0.30

XBD3.2/200-300(350)

0.32

XBD4.0/200-300

200

0.40

970

132

84

XBD4.2/200-300

0.42

XBD4.4/200-300

0.44

XBD4.6/160-300

160

0.46

1450

110

78

XBD4.8/160-300

0.48

XBD5.0/160-300

0.50

XBD4.6/200-350

200

0.46

1450

160

83

XBD4.8/200-350

0.48

XBD5.0/200-350

0.50

XBD2.8/300-400

300

0.28

1450

132

76

XBD3.0/300-400

0.30

XBD3.2/300-400

0.32

XBD2.8/330-500

330

0.28

1450

160

78

XBD3.0/330-500

0.30

XBD3.2/330-500

0.32


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
