XBD-L型立式消防泵

XBD-L型立式消防泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围: 50-200mm
流量范围: 4-100L/S
压力范围: 0.16-2.25Mpa
常规产品全部现货供应,缩短了交货期。
应用领域:主要用于消防系统管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水、远距离送水



产品介绍




一、产品概述:
XBD-L型立式消防泵组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水,也适用于工业和城市给排水,高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。


二、产品特点:
1、泵机构紧凑、体积小、外形美观,其立式机构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向,简化了管路的连接。
3、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。



三、技术参数:
流量:4-100L/S;
压力:0.16-2.25Mpa;
功率:3-200KW;
转速:1450r/min;
口径:ф50-ф200mm;
温度范围:≤80℃。

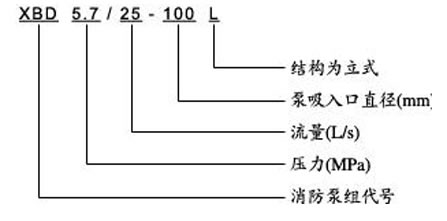

四、型号意义:

型 号 流量Q 扬程
(m)
转速
(r/min)
效率
(%)
功率(Kw) 汽蚀余量
(m)
(L/s) (m3/h) 轴功率 配套功率
XBD2.2/5-50×2 5 18 22 1480 55 1.9 3 2.6
XBD3.3/5-50×3 5 18 33 1480 55 2.9 4 2.6
XBD4.4/5-50×4 5 18 44 1480 55 3.9 5.5 2.6
XBD5.5/5-50×4 5 18 55 1480 55 4.9 5.5 2.6
XBD6.6/5-50×6 5 18 66 1480 55 5.8 7.5 2.6
XBD7.7/5-50×7 5 18 77 1480 55 6.8 7.5 2.6
XBD8.8/5-50×8 5 18 88 1480 55 7.8 11 2.6
XBD9.9/5-50×9 5 18 99 1480 55 8.8 11 2.6
XBD11/5-50×10 5 18 110 1480 55 9.8 11 2.6
XBD2.6/10-65×2 10 36 26 1480 60 4.3 5.5 3.0
XBD3.9/10-65×3 10 36 39 1480 60 6.4 7.5 3.0
XBD5.2/10-65×4 10 36 52 1480 60 8.5 11 3.0
XBD6.5/10-65×5 10 36 65 1480 60 10.6 15 3.0
XBD7.8/10-65×6 10 36 78 1480 60 12.8 15 3.0
XBD9.1/10-65×7 10 36 91 1480 60 14.9 22 3.0
XBD10.4/10-65×8 10 36 104 1480 60 17.0 22 3.0
XBD11.7/10-65×9 10 36 117 1480 60 1480 60 3.0
XBD13/10-65×10 10 36 130 1480 60 21.3 30 3.0
XBD4/15-80×2 15 54 40 1480 70 8.4 11 3.0
XBD6/15-80×3 15 54 60 1480 70 12.6 15 3.0
XBD8/15-80×4 15 54 80 1480 70 16.8 22 3.0
XBD10/15-80×5 15 54 100 1480 70 21.0 30 3.0
XBD12/15-80×6 15 54 120 1480 70 25.2 30 3.0
XBD14/18-80×7 15 54 140 1480 70 29.4 37 3.0
XBD16/15-80×8 15 54 160 1480 70 33.6 45 3.0
XBD18/15-80×9 15 54 180 1480 70 37.8 45 3.0
XBD20/15-80×10 15 54 200 1480 70 42 55 3.0
XBD4.4/25-100×2 25 90 44 1480 70 15.4 22 2.5
XBD6.6/25-100×3 25 90 66 1480 70 23.1 30 2.5
XBD8.8/25-100×4 25 90 88 1480 70 30.8 37 2.5
XBD11/25-100×5 25 90 110 1480 70 38.5 45 2.5
XBD13.2/25-100×6 25 90 132 1480 70 46.2 55 2.5
XBD15.4/25-100×7 25 90 154 1480 70 54.0 75 2.5
XBD17.6/25-100×8 25 90 176 1480 70 61.7 75 2.5
XBD19.8/25-100×9 25 90 198 1480 70 69.4 75 2.5
XBD22/25-100×10 25 90 220 1480 70 77.1 90 2.5
XBD4/40-150×2 40 144 40 1480 78 20.1 30 2.8
XBD6/40-150×3 40 144 60 1480 78 30.2 37 2.8
XBD8/40-150×4 40 144 80 1480 78 40.3 45 2.8
XBD10/410-150×5 40 144 100 1480 78 50.3 55 2.8
XBD12/40-150×6 40 144 120 1480 78 60.4 75 2.8
XBD14/40-150×7 40 144 140 1480 78 70.4 90 2.8
XBD16/40-150×8 40 144 160 1480 78 80.5 90 2.8
XBD18/40-150×9 40 144 180 1480 78 90.5 110 2.8
XBD20/40-150×10 40 144 200 1480 78 100.0 132 2.8
XBD3.8/45-150×2 45 162 38 1480 78 21.4 30 3.3
XBD5.7/45-150×3 45 162 57 1480 78 32.2 37 3.3
XBD7.6/45-150×4 45 162 76 1480 78 42.9 45 3.3
XBD9.5/45-150×5 45 162 95 1480 78 53.7 75 3.3
XBD11.4/45-150×6 45 162 114 1480 78 64.4 75 3.3
XBD13.3/45-150×7 45 162 113 1480 78 75.2 90 3.3
XBD15.2/45-150×8 45 162 152 1480 78 85.9 90 3.3
XBD17.1/45-150×9 45 162 171 1480 78 96.7 110 3.3
XBD19/45-150×10 45 162 190 1480 78 107.4 132 3.3
XBD4.2/75-200×2 75 270 42 1480 77 40.7 45 4.5
XBD6.3/75-200×3 75 270 63 1480 77 61.0 75 4.5
XBD8.4/75-200×4 75 270 84 1480 77 81.3 110 4.5
XBD10.5/75-200×5 75 270 105 1480 77 101.6 132 4.5
XBD12.6/75-200×6 75 270 126 1480 77 112.0 160 4.5
XBD14.7/75-200×7 75 270 147 1480 77 142.3 160 4.5
XBD16.8/75-200×8 75 270 168 1480 77 162.6 200 4.5
XBD4/80-200×2 80 288 40 1480 78 40.2 55 5
XBD6/80-200×3 80 288 60 1480 78 960.4 75 5
XBD8/80-200×4 80 288 80 1480 78 80.5 110 5
XBD10/80-200×5 80 288 100 1480 78 100.6 132 5
XBD12/801-200×6 80 288 120 1480 78 120.7 160 5
XBD14/80-200×7 80 288 140 1480 78 140.9 160 5
XBD16/80-200×8 80 288 160 1480 78 161.0 200 5


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
