卧式多级离心泵安装步骤及注意事项
发布者:www.boquanpump.com   发布时间:16-09-20   阅读:次

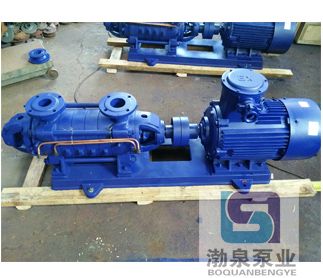

卧式多级离心泵主要用于高压给水、高层建筑给水,也可用于厂矿给排水。现在小编就来告诉大家, 卧式多级离心泵安装步骤及注意事项。

一、卧式多级离心泵安装步骤

(1)机组运到现场,附带底座者已装好电动机,找平底座时可不必卸下水泵和电机。

(2)将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高20~40毫米,准备找平后填充水泥浆之用。

(3)用水平仪检查底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座,待水泥干涸后应再次检查水平度。

(4)当机组功率较大时,为了方便运输可能会将泵、电机及底座分开包装,这时即需要用户自行安装,校正水泵机组,其方法如洗:

a.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净,并把水泵和电机放到底座上。

b.调整泵轴水平,找平后适当上紧螺母,以防走动。


c.吊起电机,使泵联轴器和电机联轴器配合,放下电机到底做上相应位置。

d.调整两联轴器间隙为5mm左右,并校正电机轴与泵轴的轴心线是否重合,其方法是将平尺放在联轴器上,两联轴器外圆与平尺相平,若不重合,应调整电机或泵的相对位置,或垫以薄片来调整。

e.为了检查安装的精度,要在联轴器圆周上几个不同位置上用塞尺测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得越过0.3毫米.两端中心线上下或左右的差数不得越过0.1毫米。

(5)当机组不带底座时,则需在基础上直接安装,其方法与4相似,但应更加注意校正。

二、卧式多级离心泵安装注意事项

1、安装时管路重量不应承受在泵上,否则易损坏水泵。

2、安装时必须拧紧地脚螺栓,且每间隔一定时段应对泵进行检查防止其松动,以免水泵起动时发生剧烈振动而影响泵的性能。

3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁砂等)以免水泵运行时损坏过流部件。

4、为了维护方便和使用安全,在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表,对于高扬程泵,为防止水锤,还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力而生产的事故,从而确保水泵在最佳工况下运行,延长水泵的使用寿命。

5、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能。

6、为不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装过滤器。

7、安装管路前转动水泵的转子部件,应无磨擦或卡死现象,否则应将泵拆开检查原因。
