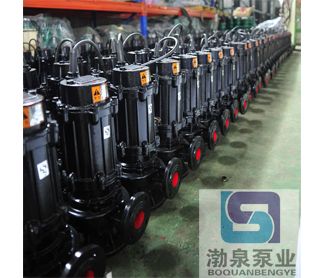

WQ潜水固定式无堵塞排污泵

发布者：www.boquanpump.com 发布时间：16-08-02 阅读：次

WQ潜水固定式无堵塞排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。

可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

结构说明:QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。

配备多种保护装置，使得泵运行可靠，其主部件作用如下：信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。泵体15：与叶轮配用，使得泵具有高的效率。密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。

	型号	口径 (mm)	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 (KW)
1	25 - 8 - 12 - 0.75	25	8	12	2900	0.75
2	25 - 8 - 22 - 1.1	25	8	22	2900	1.1
3	25 - 8 - 25 - 1.5	25	8	25	2900	1.5
4	32 - 12 - 15 - 1.1	32	12	15	2900	1.1
5	40 - 15 - 15 - 1.5	40	15	15	2900	1.5
6	40 - 15 - 30 - 2.2	40	15	30	2840	2.2
7	50 - 20 - 7 - 0.75	50	20	7	1390	0.75
8	50 - 10 - 10 - 0.75	50	10	10	1390	0.75
9	50 - 20 - 15 - 1.5	50	20	15	2840	1.5
10	50 - 15 - 25 - 2.2	50	15	25	2840	2.2
11	50 - 18 - 30 - 3	50	18	30	2880	3
12	50 - 25 - 32 - 5.5	50	25	32	2900	5.5
13	50 - 20 - 40 - 7.5	50	20	40	2900	7.5
14	65 - 25 - 15 - 2.2	65	25	15	2840	2.2
15	65 - 37 - 13 - 3	65	37	13	2880	3
16	65 - 25 - 30 - 4	65	25	30	2890	4
17	60 - 30 - 40 - 7.5	65	30	40	2900	7.5
18	65 - 35 - 50 - 11	65	35	50	2930	11
19	65 - 35 - 60 - 15	65	35	60	2930	15
20	80 - 40 - 7 - 2.2	80	40	7	1420	2.2
21	80 - 43 - 13 - 3	80	43	13	2880	3
22	80 - 40 - 15 - 4	80	40	15	2890	4
23	80 - 65 - 25 - 7.5	80	65	25	2900	7.5
24	100 - 80 - 10 - 4	100	80	10	1440	4
25	100 - 110 - 10 - 5.5	100	110	10	1440	5.5
26	100 - 100 - 15 - 7.5	100	100	15	1440	7.5
27	100 - 85 - 20 - 7.5	100	85	20	1440	7.5
28	100 - 100 - 25 - 11	100	100	25	1460	11
29	100 - 100 - 30 - 15	100	100	30	1460	15
30	100 - 100 - 35 - 18.5	100	100	35	1470	18.5
31	125 - 130 - 15 - 11	125	130	15	1450	11
32	125 - 130 - 20 - 15	125	130	20	1450	15
33	150 - 145 - 9 - 7.5	150	145	9	1450	7.5
34	150 - 180 - 15 - 15	150	180	15	1450	15
35	150 - 180 - 20 - 18.5	150	180	20	1450	18.5
36	150 - 180 - 25 - 22	150	180	25	1450	22
37	150 - 130 - 30 - 22	150	130	30	1450	22
38	150 - 180 - 30 - 30	150	180	30	1450	30
39	150 - 200 - 30 - 37	150	200	30	1450	37
40	200 - 300 - 7 - 11	200	300	7	980	11
41	200 - 250 - 11 - 15	200	250	11	980	15
42	200 - 250 - 15 - 18.5	200	250	15	1450	18.5
43	200 - 400 - 10 - 22	200	400	10	1450	22
44	200 - 400 - 13 - 30	200	400	13	1450	30
45	200 - 300 - 15 - 22	200	300	15	1450	22
46	200 - 250 - 22 - 30	200	250	22	1450	30
47	200 - 350 - 25 - 37	200	350	25	1450	37
48	200 - 400 - 30 - 45	200	400	30	1450	45
49	250 - 600 - 9 - 30	250	600	9	980	30
50	250 - 600 - 12 - 37	250	600	12	1450	37
51	250 - 600 - 15 - 45	250	600	15	1450	45
52	250 - 600 - 20 - 55	250	600	20	1450	55
53	250 - 600 - 25 - 75	250	600	25	1450	75
54	250 - 800 - 12 - 45	250	800	12	980	45
55	300 - 500 - 15 - 45	300	500	15	980	45
56	300 - 800 - 15 - 55	300	800	15	980	55
57	300 - 600 - 20 - 55	300	600	20	980	55
58	300 - 800 - 20 - 75	300	800	20	980	75
59	300 - 950 - 20 - 90	300	950	20	980	90
60	300 - 1000 - 25 - 110	300	1000	25	980	110
61	300 - 1000 - 35 - 132	300	1000	35	980	132
62	300 - 1100 - 10 - 55	300	1100	10	980	55
63	350 - 1200 - 6 - 30	350	1200	6	980	30
64	350 - 1100 - 10 - 45	350	1100	10	980	45
65	350 - 1100 - 12 - 55	350	1100	12	980	55
66	350 - 1500 - 15 - 90	350	1500	15	980	90
67	350 - 1200 - 18 - 90	350	1200	18	980	90
68	350 -1800 - 40 - 280	350	1800	40	980	280
69	350 - 1800 -43 - 315	350	1800	43	980	315
70	400 - 1500 - 5 - 30	400	1500	5	980	30
71	400 - 2000 - 6 - 55	400	2000	6	740	55
72	400 - 2600 - 6 - 75	400	2600	6	740	75
73	400 - 1500 - 12 - 75	400	1500	12	740	75
74	400 - 2000 -10 - 90	400	2000	10	740	90
75	500 - 2000 - 7 - 55	500	2000	7	740	55
76	500 - 2200 - 8 - 75	500	2200	8	740	75
77	500 - 2200 - 10 - 90	500	2200	10	740	90
78	500 - 2600 - 15 - 160	500	2600	15	740	160
79	600 - 3000 - 16 - 220	600	3000	16	740	220
80	600 - 5500 - 10 -250	600	5500	10	740	250
81	600 - 3750 - 17 - 250	600	3750	17	740	250
82	600 - 6000 - 10 - 280	600	6000	10	740	280

水泵主要材料的耐腐蚀性能(供参考)

介质	浓度 (％)	聚丙烯		浓度 (％)	A B C
介质	浓度 (％)	25°C	50°C	浓度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。
