潜水深井泵结构说明
发布者:www.boquanpump.com   发布时间:16-07-31   阅读:次

深井泵的最大特点是将电动机和泵制成一体,它是浸入地下水井中进行抽吸和输送水的一种泵,被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。安装、使用、维护方便简单,占地面积小、不需建造泵房。

潜水深井泵的结构说明:

潜水深井泵电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程,那么大家知道它的结构是怎样的吗?下面就是关于潜水深井泵的结构说明 。

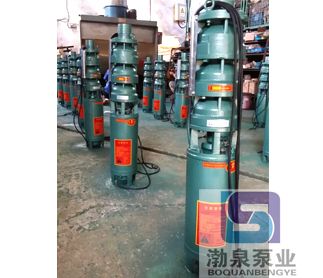

1、潜水深井泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。

潜水深井泵泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。

2、潜水深井泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。

3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。



4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。

6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。

7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。

8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
