ISWB80-250A_卧式单级防爆离心泵
发布者:www.boquanpump.com   发布时间:16-07-28   阅读:次

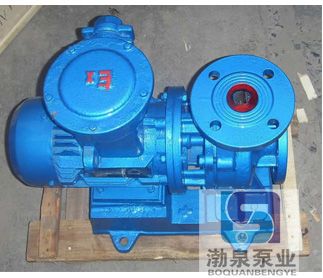

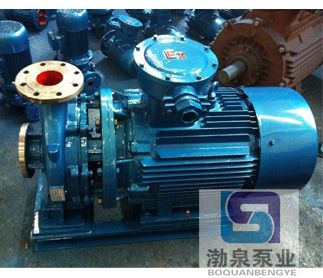

卧式单级防爆离心泵,是在ISW离心泵基础上派声生出适用油泵及易燃易爆介质的一款离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。



二、用   途
卧式单级防爆离心泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。



三、工作条件:
1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时防爆管道离心泵的过流部分和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。






四、产品特点:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。



五、型号意义:

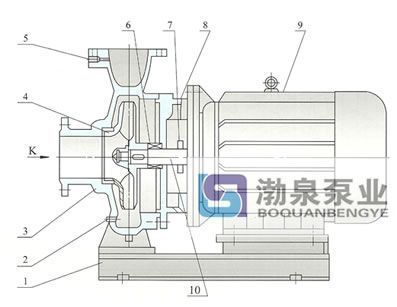

六、结构说明图:

卧式离心泵结构说明图





1
底座
4
叶轮
7
挡水圈
10
2
放水孔
5
取压孔
8
端盖


3
泵体
6
机械密封
9
电机







卧式单级防爆离心泵结构见图。该电组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵,泵体和泵盖两部份是从叶轮背面处剖分的,即为后开门结构形式。大多数泵的叶轮前、后均设有封密环,并在叶轮后盖板上设有平衡孔,以平衡作用在转子上的轴向力。泵进口为轴向水平吸入,出口为垂直向上布置。泵和电机同轴,电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机越联,安装时无需校正,具有共同底座,并用JG型隔振器进行隔振。


七、安装方式图:

卧式离心泵安装方式图





1
进口球阀
4
出口闸阀
7
2
进口挠性接头
5
出口挠性接头
8
泵底座
3
进口直管取压段
6
出口直管取压段
9
基础台
