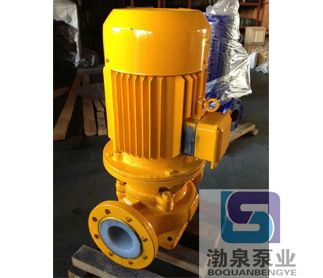

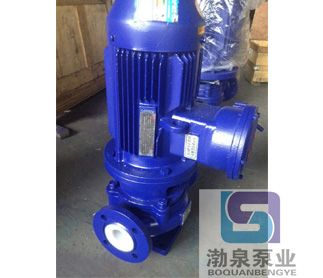

GBF50-160A_立式衬氟管道泵
发布者:www.boquanpump.com   发布时间:16-07-25   阅读:次

立式衬氟管道泵是渤泉泵业生产的一种立式泵根据ISG立式管道泵及IHF化工泵相结合生产出来的一款化工泵,此泵过流部件采用耐酸耐碱材质,氟塑料是当今世界最优秀的耐腐蚀材料,我单位选用该材料生产的GBF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数,在一般立式管道泵的基础 上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高笑节能、噪音低、性能可靠等优点。




GBF50-160A 立式衬氟管道泵 产品特点:
1、泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡,振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合,耐磨耐腐,能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。



GBF50-160A 立式衬氟管道泵 使用范围:
GBF
型衬氟管道泵适用于-85℃~+200℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.



GBF50-160A 立式衬氟管道泵 性能参数:
流量(Q)2.5-400m3/h
扬程(H)15-80m
工作压力(P)2.5MPa



GBF50-160A 立式衬氟管道泵 设计特点:
(1)泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
(2)叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
(3)轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
(4)安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
(5)可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
(6)可根据管路布置的
要求采用泵的竖式和横式安装。


型号

流量m3/h

杨程m

转速r/min

电机功率kw

GBF40-125

6.3

20

2900

1.1~1.5

GBF40-125A

5.6

16

2900

0.75~1.1

GBF40-160

6.3

32

2900

2.2~3

GBF40-160A

5.9

28

2900

1.5~2.2

GBF40-200

6.3

50

2900

4~5.5

GBF40-200A

5.9

44

2900

3~4

GBF50-125

12.5

20

2900

1.5~2.2

GBF50-125A

11

16

2900

1.1~1.5

GBF50-160

12.5

32

2900

3~4

GBF50-160A

11.7

28

2900

2.2~3

GBF50-200

12.5

50

2900

5.5~7.5

GBF50-200A

11.7

44

2900

4~5.5

GBF65-125

25

20

2900

3~4

GBF65-125A

22.3

16

2900

2.2~3

GBF65-160

25

32

2900

4~5.5

GBF65-160A

23.4

28

2900

4~5.5

GBF65-200

25

50

2900

7.5~11

GBF65-200A

23.5

44

2900

7.5~11

GBF80-125

50

20

2900

5.5~7.5

GBF80-125A

45

16

2900

4~5.5

GBF80-160

50

32

2900

7.5~11

GBF80-160A

46.7

28

2900

7.5~11

GBF80-200

50

50

2900

15~18.5

GBF80-200A

47

44

2900

11~15

GBF100-125

100

20

2900

11~15

GBF100-125A

89

16

2900

7.5~11

GBF100-160

100

32

2900

15~18.5

GBF100-160A

93.5

28

2900

11~15

GBF100-200

100

50

2900

22~30

GBF100-200A

93.5

44

2900

18.5~22
