管道离心式水泵扬程偏大会对水泵造成什么影响?
发布者:www.boquanpump.com   发布时间:16-05-31   阅读:次

离心泵的主要设计与运行参数是流量与扬程,设计技术参数应与运行工艺参数应一致或相接近。当泵在这两个参数之间会相互影响,各类泵、各规格型号的泵均有自己的特性曲线图,如下图:

图中有三条基本曲线(不包括蚀余量(NPSH)r)):H与Q曲线,从曲线中可以清楚看出,扬程H下降,其流量Q随着增加,再一个是功率曲线P,它一般随流量Q的增加而增加,但不很明显,重要的一个曲线是效率曲线η,它随流量的增加而增加,但到一个峰值后,又迅速下降(上图中扬程在15.5m时最高)。因此,泵的实际运行应尽量在高效率区间状态下工作。



当设计(泵的选型)确定后,如泵实际运行扬程过高,则不但造成泵的效率降低,而会严重影响泵的实际流量来Q的下降。反之,如泵的扬程选得过高,而实际运行扬程过低,则也同样影响泵的效率下降与造成实际运行时流量过大,还很可能会增加泵的功率而超出电机的额定电流而发热。




工作条件:
1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。管道泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时离心泵的过流部分和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm. 注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
3、环境温度<40℃,相对湿度<95%。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

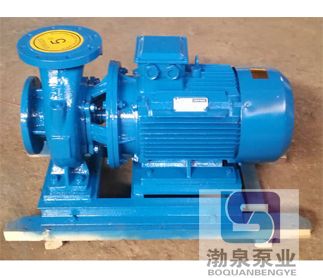

结构说明:
1、泵体与上部结构中间装有隔热盖,适用于介质温度T<120℃的场合。
2、泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性。
3、可根据用户要求隔热盖内安装风冷装置。
