离心泵联轴器齿形联轴器和弹性联轴器检修的技术标准
发布者:www.boquanpump.com   发布时间:12-07-15   阅读:次

离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式等多种形式。其主要的工作原理有:离心是物体惯性的表现。比如雨伞上的水滴,当雨伞缓慢转动时,水滴会跟随雨伞转动,这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。但是如果雨伞转动加快,这个摩擦力不足以使水滴在做圆周运动,那么水滴将脱离雨伞向外缘运动。就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出。这个就是所谓的离心离心泵就是根据这个原理设计的。高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的。

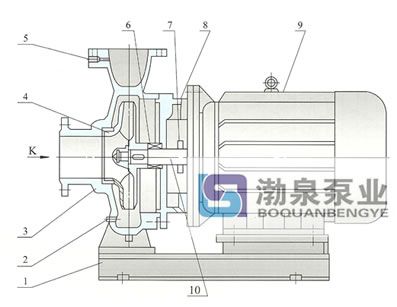

卧式单级单吸热水泵结构说明图

1
底座
4
叶轮
7
挡水圈
10
2
放水孔
5
取压孔
8
端盖


3
泵体
6
机械密封
9
电机




离心泵联轴器主要有刚性联轴器、齿形联轴器和弹性联轴器几种,现分述如下:

一、刚性联轴器,刚性联轴器一般用在功率较小的离心泵上,检修时首先拆下联接螺栓和橡皮弹性圈,对温度不高的液体,两个半联轴器平面间隙为2.2~4.2mm,温度较高时,应比轴窜量大1.55~2.05mm。联轴器橡胶弹性圈比穿孔直径应小0.15~0.35mm。同时拆装时一定要用专用工具,保持光洁,不允许有碰伤划伤。

二、齿形联轴器

齿形联轴器挠性较好,有自动对中性能。检修时一般按以下方法进行:

1、检查联轴器齿面啮合情况,其接触面积沿齿高不小于50%,沿齿宽不小于70%,齿面不得有严重点蚀、磨损和裂纹。
2、联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm。
3、若须拆下齿圈时,必须用专用工具,不可敲打,以免使轴弯曲或损伤。当回装时,应将齿圈加热到200℃左右再装到轴上。外齿圈与轴的过盈量一般为0.01~0.03mm。
4、回装中间接筒或其它部件时应按原有标记和数据装配。
5、用力矩扳手均匀地把螺栓拧紧。


三、膜片式弹性联轴器
 1、清洗检查两个半联轴器表面,其上应无裂纹、磨损,与中间隔套相配合的表面应光滑、无毛刺,两半联轴器同轴度偏差应小于0.003mm。
2、清洗并检查弹簧片,应无裂纹、变形。
3、清洗并检查螺栓,其表面应无裂纹、磨损、变形。
4、找正要求:轴向±0.03mm,径向±0.05mm。
