150QJ20-36/6深井泵
发布者:www.boquanpump.com   发布时间:16-11-05   阅读:次

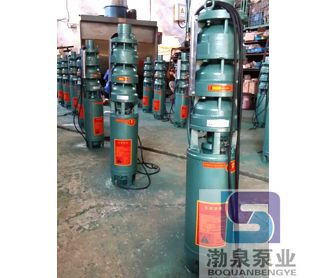

150QJ20-36/6深井泵产品简介:

电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流,水库,水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市,工厂,铁路,矿山,工地供排水使用。主要特点: 1.电机,水泵体,潜入水中运行,安全可靠. 2.对井管,扬水管无特殊要求(即:钢管井,灰管井,土井等均可使用;在压力许可下,钢管,胶管,塑料管等均可作扬水管使用)。 3.安装,使用,维护方便简单,占地面积小,不需建造泵房。 4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。



150QJ20-36/6深井泵-产品特点:

QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水,也可用于河流,水库,水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市,工厂,铁路,矿山,工地供排水使用。
QJ型井用潜水泵电泵特点:
1,电机,水泵一体,潜入水中运行,安全可靠。
2,对井管,扬水管无特殊要求(即:钢管井,灰管井,土井等均可使用;在压力许可下,钢管,胶管,塑料管等均可作扬水管使用
3,安装,使用,维护方便简单占地面积小,不需要造泵房。
4,结构简单,节省原材料。
 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

QJ系列潜水深井泵-使用条件:

1,额定频率为50赫芝,额定电压为380 5%伏的三相交流电源。
2,水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深最少在1米以上。
3,水温一般不得高于20OC。
4,水质要求:
(1)水中含砂量不大于0.01%(重量比);
(2)PH值在6.5~8.5范围;
(3)氯离子含量不大于400毫克/升
5,要求井正直,进壁光滑,不得有蟛管错开。

QJ系列潜水深井泵-结构说明:

1,QJ型潜水电泵机组由:水泵,潜水电机(包括电缆),输水管和控制开关四大部分组成。
 潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式,立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器,输水管为不同直径的钢管制成,采用法兰联接,高扬程式电泵采用闸阀控制。
2,潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3,高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4,潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5,潜水电机采用水润滑轴承,下部装有橡胶调压膜,调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6,电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7,电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8,电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。

QJ系列潜水深井泵-性能参数:

型 号

扬程参考使用范围
(M)

电机功率
(KW)
额定电流
(A)
出水管直径
(寸)
150QJ10-50/7
40-55
3
7.9
2
150QJ10-100/14
80-110
5.5
13.7
150QJ10-150/21
120-170
7.5
18.5
150QJ20-24/4
19-29
3
7.90
150QJ20-30/5
24-36
3
7.90
150QJ20-36/6
29-43
4
10.26
150QJ20-42/7
34-50
4
10.26
150QJ20-48/8
38-58
5.5
13.74
150QJ20-54/9
43-65
5.5
13.74
150QJ20-60/10
48-72
7.5
18.5
150QJ20-66/11
53-79
7.5
18.5
150QJ20-72/12
58-76
7.5
18.5
150QJ20-78/13
62-94
7.5
18.5
150QJ20-84/14
67-101
9.2
22.12
150QJ20-90/15
72-108
9.2
22.12
150QJ20-96/16
77-115
9.2
22.12
150QJ20-102/17
82-122
11
26.28
150QJ20-108/18
86-130
11
26.28
150QJ20-114/19
91-137
11
26.28
150QJ20-120/20
96-144
13
30.87
150QJ20-126/21
101-151
13
30.87
150QJ20-132/22
106-158
13
30.87
150QJ20-138/23
110-166
13
30.87
150QJ20-144/24
115-173
15
35.62
150QJ20-150/25
120-180
15
35.62
150QJ20-156/26
125-187
15
35.62
150QJ20-162/27
130-194
15
35.62
型 号

扬程参考使用范围
(M)

电机功率
(KW)
额定电流
(A)
出水管直径
(寸)
200QJ20-40/3
35-45
4
10.1
2
200QJ20-54/4
45-58
5.5
13.6
200QJ20-67-5
58-72
7.5
18
200QJ20-81/6
72-86
7.5
18
200QJ20-93/7
86-98
9.2
21.7
200QJ20-108/8
98-115
11
25.8
200QJ20-121/9
115-128
13
29.8
200QJ20-133/10
120-140
15
33.9
200QJ20-148/11
140-158
15
33.9
200QJ20-175/13
153-190
18.5
41.6
200QJ20-202/15
199-215
22
48.2
200QJ20-243/18
220-250
25
54.5
200QJ20-270/20
250-282
30
65.4
200QJ20-297/22
280-315
30
65.4
2.5
200QJ20-338/25
315-350
37
79.7
200QJ20-350/26
335-370
37
79.7
200QJ20-363/27
350-385
37
79.7
200QJ20-400/30
375-420
45
96.9
200QJ20-450/34
425-470
45
96.9
