浸入式多级离心泵_CDLK,CDLKF

CDLK/CDLKF浸入式多级离心泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  32-80 mm
流量范围:  0.4-55 m3/h
扬程范围:  10-320 m
材质:304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。稀薄、干净、不含固体颗粒和纤维的非易爆液体..



产品介绍

浸入式多级离心泵CDLK/CDLKF是一款用于电火花行业、车床行业、磨床行业、加工中心、冷却装置等行业的专用水泵,CDLK/CDLKF浸入式多级离心泵为安装标准电机的非自吸式多级泵,采用国内水力模型优化设计而成的多级离心泵。电机轴通过泵头用联轴器直接与泵轴联接,泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度,可安装空腔体来改变泵本身的长度,不同的级数长度见尺寸和重量表和可供产品范围表。该泵用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合,适应于不同温度、流量和压力范围,CDLK浸入式多级离心泵适用于无腐蚀性液体,CDLKF适用于轻度腐蚀性液体。

具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。稀薄、干净、不含固体颗粒和纤维的非易爆液体,可输送水及冷却用水溶液和切割润滑液。



二、运行条件:
稀薄、干净、不含固体颗粒和纤维的非易爆液体,可输送水及冷却用水溶液和切割润滑液。
液体温度:常温型-15℃~+70℃
     热水性+70℃~+120℃



四、电机:
电机为全封闭,风冷式二级标准电机。
防护等级:IP55
绝缘等级:F
标准电压,50Hz:1×220-230/240V
                3×200/346V
                3×220-240/380-415V
                3×220-225/380-440V
标准电压,60Hz:3×200-230/346-400V
                3×220-255/380-440V
                3×220-277/380-480V
其他电压的电机按要求可供。
单相电机从0.37~2.2kW可供。



五、最大环境温度:
当泵在环境温度大于40℃或海拔大于1000m下运行时,由于空气密度低冷却效果差,电机输出功率P2会有一定降低。泵在上情况下运行电机功率需配大。



六、曲线条件:
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906,附录A。
3、测试采用20℃不含空气的水,运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使电机过载等。



七、型号意义

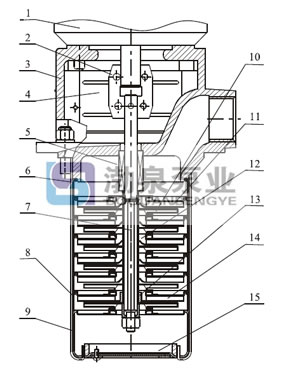

八、截面图:

cdlk截面图

序号
零件名称
材料
对照代号/AISI/ASTM
1
电机

2
联轴器
碳钢

4
防护板
不锈钢
AISI304
5
机械密封


6
拉紧件
不锈钢
AISI304
7
不锈钢
AISI304
8
导流器
不锈钢
AISI304
9
进水体
不锈钢
AISI304
10
叶轮
不锈钢
AISI304
11
导叶
不锈钢
AISI304
12
叶轮隔套
不锈钢
AISI304
13
轴承
碳化钨

14
支撑导叶
不锈钢
AISI304
15
滤网
不锈钢
AISI304

橡胶零件
FPM

CDLK
3
泵头
不锈钢
AISI304
CDLKF
3
泵头
不锈钢
AISI304



参数表

型号 扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min)
CDLK1-20/2 11.5 1 0.37 2900
CDLK1-30/3 17 1 0.37 2900
CDLK1-40/4 22.5 1 0.37 2900
CDLK1-50/5 28 1 0.37 2900
CDLK1-60/6 33.5 1 0.37 2900
CDLK1-70/7 39 1 0.37 2900
CDLK1-80/8 45 1 0.55 2900
CDLK1-90/9 51 1 0.55 2900
CDLK1-100/10 57 1 0.55 2900
CDLK1-110/11 61 1 0.55 2900
CDLK1-120/12 67 1 0.75 2900
CDLK1-130/13 73 1 0.75 2900
CDLK1-150/15 84 1 0.75 2900
CDLK1-170/17 95 1 1.1 2900
CDLK1-190/19 106 1 1.1 2900
CDLK1-210/21 117 1 1.1 2900
CDLK1-230/23 128 1 1.1 2900
CDLK1-250/25 139 1 1.5 2900
CDLK1-270/27 150 1 1.5 2900
CDLK1-300/30 166 1 1.5 2900
CDLK1-330/33 183 1 2.2 2900
CDLK1-360/36 200 1 2.2 2900
CDLK2-20/2 15 2 0.37 2900
CDLK2-30/3 22 2 0.37 2900
CDLK2-40/4 30 2 0.55 2900
CDLK2-50/5 37 2 0.55 2900
CDLK2-60/6 45 2 0.75 2900
CDLK2-70/7 52 2 0.75 2900
CDLK2-90/9 67 2 1.1 2900
CDLK2-110/11 82 2 1.1 2900
CDLK2-130/13 98 2 1.5 2900
CDLK2-150/15 112 2 1.5 2900
CDLK2-180/18 136 2 2.2 2900
CDLK2-220/22 165 2 2.2 2900
CDLK2-260/26 198 2 3.0 2900
CDLK3-20/2 9 3 0.37 2900
CDLK3-30/3 14 3 0.37 2900
CDLK3-40/4 19 3 0.37 2900
CDLK3-50/5 23 3 0.37 2900
CDLK3-60/6 28 3 0.55 2900
CDLK3-70/7 32 3 0.55 2900
CDLK3-80/8 37 3 0.75 2900
CDLK3-90/9 42 3 0.75 2900
CDLK3-100/10 47 3 0.75 2900
CDLK3-110/11 51 3 1.1 2900
CDLK3-120/12 55 3 1.1 2900
CDLK3-130/13 60 3 1.1 2900
CDLK3-150/15 69 3 1.1 2900
CDLK3-170/17 79 3 1.5 2900
CDLK3-190/19 88 3 1.5 2900
CDLK3-210/21 98 3 2.2 2900
CDLK3-230/23 107 3 2.2 2900
CDLK3-250/25 116 3 2.2 2900
CDLK3-270/27 124 3 2.2 2900
CDLK3-290/29 133 3 2.2 2900
CDLK3-310/31 142 3 3.0 2900
CDLK3-330/33 151 3 3.0 2900
CDLK3-360/36 168 3 3.0 2900
CDLK4-20/2 15 4 0.37 2900
CDLK4-30/3 24 4 0.55 2900
CDLK4-40/4 32 4 0.75 2900
CDLK4-50/5 40 4 1.1 2900
CDLK4-60/6 48 4 1.1 2900
CDLK4-70/7 56 4 1.5 2900
CDLK4-80/8 64 4 1.5 2900
CDLK4-100/10 81 4 2.2 2900
CDLK4-120/12 95 4 2.2 2900
CDLK4-140/14 112 4 3.0 2900
CDLK4-160/16 129 4 3.0 2900
CDLK4-190/19 153 4 4.0 2900
CDLK4-220/22 178 4 4.0 2900
CDLK8-20/2 18 8 0.75 2900
CDLK8-30/3 27 8 1.1 2900
CDLK8-40/4 36 8 1.5 2900
CDLK8-50/5 45 8 2.2 2900
CDLK8-60/6 54 8 2.2 2900
CDLK8-80/8 73 8 3.0 2900
CDLK8-100/10 92 8 4.0 2900
CDLK8-120/12 111 8 4.0 2900
CDLK8-140/14 130 8 5.5 2900
CDLK8-160/16 148 8 5.5 2900
CDLK8-180/18 167 8 7.5 2900
CDLK8-200/20 186 8 7.5 2900
CDLK16-20/2 22 16 2.2 2900
CDLK16-30/3 34 16 3.0 2900
CDLK16-40/4 46 16 4.0 2900
CDLK16-50/5 58 16 5.5 2900
CDLK16-60/6 70 16 5.5 2900
CDLK16-70/7 82 16 7.5 2900
CDLK16-80/8 94 16 7.5 2900
CDLK16-100/10 118 16 11 2900
CDLK16-120/12 141 16 11 2900
CDLK16-140/14 166 16 15 2900
CDLK16-160/16 189 16 15 2900
CDLK20-20/2 23 20 2.2 2900
CDLK20-30/3 35 20 4 2900
CDLK20-40/4 47 20 5.5 2900
CDLK20-50/5 58 20 5.5 2900
CDLK20-60/6 70 20 7.5 2900
CDLK20-70/7 82 20 7.5 2900
CDLK20-80/8 94 20 11 2900
CDLK20-100/10 118 20 11 2900
CDLK20-120/12 142 20 15 2900
CDLK20-140/14 166 20 15 2900
CDLK20-170/17 202 20 18.5 2900
CDLK32-10/1-1 9 32 1.5 2900
CDLK32-10/1 13 32 2.2 2900
CDLK32-20/2-2 20 32 3 2900
CDLK32-20/2 27 32 4 2900
CDLK32-30/3-2 33 32 5.5 2900
CDLK32-30/3 40 32 5.5 2900
CDLK32-40/4-2 46 32 7.5 2900
CDLK32-40/4 53 32 7.5 2900
CDLK32-50/5-2 60 32 11 2900
CDLK32-50/5 67 32 11 2900
CDLK32-60/6-2 74 32 11 2900
CDLK32-60/6 81 32 11 2900
CDLK32-70/7-2 88 32 15 2900
CDLK32-70/7 95 32 15 2900
CDLK32-80/8-2 102 32 15 2900
CDLK32-80/8 109 32 15 2900
CDLK32-90/9-2 117 32 18.5 2900
CDLK32-90/9 124 32 18.5 2900
CDLK32-100/10-2 131 32 18.5 2900
CDLK32-100/10 138 32 18.5 2900
CDLK32-110/11-2 146 32 22 2900
CDLK32-110/11 153 32 22 2900
CDLK32-120/12-2 160 32 22 2900
CDLK32-120/12 167 32 22 2900
CDLK32-130/13-2 174 32 30 2900
CDLK32-130/13 181 32 30 2900
CDLK32-140/14-2 189 32 30 2900
CDLK32-140/14 196 32 30 2900
CDLK42-10/1-1 16 42 3 2900
CDLK42-10/1 20 42 4 2900
CDLK42-20/2-2 32 42 5.5 2900
CDLK42-20/2 41 42 7.5 2900
CDLK42-30/3-2 52 42 11 2900
CDLK42-30/3 61 42 11 2900
CDLK42-40/4-2 73 42 15 2900
CDLK42-40/4 81 42 15 2900
CDLK42-50/5-2 93 42 18.5 2900
CDLK42-50/5 101 42 18.5 2900
CDLK42-60/6-2 113 42 22 2900
CDLK42-60/6 122 42 22 2900
CDLK42-70/7-2 134 42 30 2900
CDLK42-70/7 142 42 30 2900
CDLK42-80/8-2 154 42 30 2900
CDLK42-80/8 162 42 30 2900
CDLK42-90/9-2 174 42 30 2900
CDLK42-90/9 183 42 37 2900
CDLK42-100/10-2 197 42 37 2900
CDLK42-100/10 203 42 37 2900
CDLK42-110/11-2 217 42 45 2900
CDLK42-110/11 225 42 45 2900
CDLK42-120/12-2 238 42 45 2900
CDLK42-120/12 247 42 45 2900
CDLK42-130/13-2 259 42 45 2900





因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
