高层建筑多级给水泵_LG型

LG型高层建筑多级给水泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-80 mm
流量范围:  3-50 m3/h
扬程范围:  20-120 m
材质:铸铁
常规产品全部现货供应,缩短了交货期。
应用领域:适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵



产品介绍

高层建筑多级给水泵LG系列立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用。
LG便拆式高层建筑给水多级离心泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。
LG便拆式高层建筑给水多级管道离心泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。
LG便拆式高层建筑给水多级离心泵旋转方向从电机端向下看为顺时针方向转动。

二、产品特点:
1、LG便拆式高层建筑给水多级管道泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。

三、产品用途:
LG便拆式高层建筑给水多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。

四、使用条件:
1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、LG便拆式高层建筑给水多级离心泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;
3、介质使用温度-15℃~120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

五、技术参数:
流量:3.0-50m3/h;
扬程:20-150m;
功率:0.75-30kw;
转速:2900r/min;
口径:φ25-φ80;
温度范围:0-+80℃;
工作压力:≤1.2Mpa。

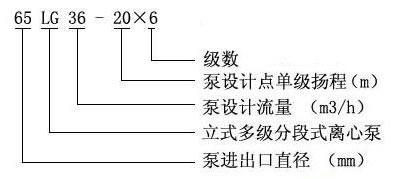

六、 型号意义:

七、参数表

型 号
流 量
(m3/h)
扬 程
(m)
转 速
(r/min)
功 率(kW)
效 率
(%)
必 需
汽蚀余量(m)
叶轮外径
(mm)
轴功率
电机功率
25LG3-10×2
3.0
20
2900
0.39
0.75
42
2
98
25LG3-10×3
3.0
30
2900
0.58
1.1
42
2
98
25LG3-10×4
3.0
40
2900
0.78
1.5
42
2
98
25LG3-10×5
3.0
50
2900
0.97
1.5
42
2
98
25LG3-10×6
3.0
60
2900
1.17
2.2
42
2
98
25LG3-10×7
3.0
70
2900
1.36
2.2
42
2
98
25LG3-10×8
3.0
80
2900
1.56
2.2
42
2
98
25LG3-10×9
3.0
90
2900
1.75
2.2
42
2
98
25LG3-10×10
3.0
100
2900
1.95
3
42
2
98
25LG3-10×11
3.0
110
2900
2.14
3
42
2
98
25LG3-10×12
3.0
120
2900
2.33
4
42
2
98
25LG3-10×13
3.0
130
2900
2.53
4
42
2
98
25LG3-10×14
3.0
140
2900
2.72
4
42
2
98
25LG3-10×15
3.0
150
2900
2.92
4
42
2
98
32LG6.5-15×2
6.5
30
2900
1.00
1.5
53
2.4
116
32LG6.5-15×3
6.5
45
2900
1.50
2.2
53
2.4
116
32LG6.5-15×4
6.5
60
2900
2.00
3
53
2.4
116
32LG6.5-15×5
6.5
75
2900
2.50
4
53
2.4
116
32LG6.5-15×6
6.5
90
2900
3.00
4
53
2.4
116
32LG6.5-15×7
6.5
105
2900
3.50
5.5
53
2.4
116
32LG6.5-15×8
6.5
120
2900
4.00
5.5
53
2.4
116
40LG12-15×2
12
30
2900
1.63
2.2
60
2.9
120
40LG12-15×3
12
45
2900
2.45
3
60
2.9
120
40LG12-15×4
12
60
2900
3.27
4
60
2.9
120
40LG12-15×5
12
75
2900
4.08
5.5
60
2.9
120
40LG12-15×6
12
90
2900
4.90
5.5
60
2.9
120
40LG12-15×7
12
105
2900
5.72
7.5
60
2.9
120
40LG12-15×8
12
120
2900
6.54
7.5
60
2.9
120
50LG24-20×2
24
40
2950
3.79
5.5
69
3.15
134
50LG24-20×3
24
60
2950
5.68
7.5
69
3.15
134
50LG24-20×4
24
80
2950
7.58
11
69
3.15
134
50LG24-20×5
24
100
2950
9.47
11
69
3.15
134
50LG24-20×6
24
120
2950
11.37
15
69
3.15
134
65LG36-20×2
36
40
2950
5.41
7.5
72.5
3.4
136
65LG36-20×3
36
60
2950
8.11
11
72.5
3.4
136
65LG36-20×4
36
80
2950
10.82
15
72.5
3.4
136
65LG36-20×5
36
100
2950
13.52
18.5
72.5
3.4
136
65LG36-20×6
36
120
2950
16.23
22
72.5
3.4
136
80LG50-20×2
50
40
2950
7.26
11
75
3.8
135
80LG50-20×3
50
60
2950
10.89
15
75
3.8
135
80LG50-20×4
50
80
2950
14.52
18.5
75
3.8
135
80LG50-20×5
50
100
2950
18.16
22
75
3.8
135
80LG50-20×6
50
120
2950
21.78
30
75
3.8
135





因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
