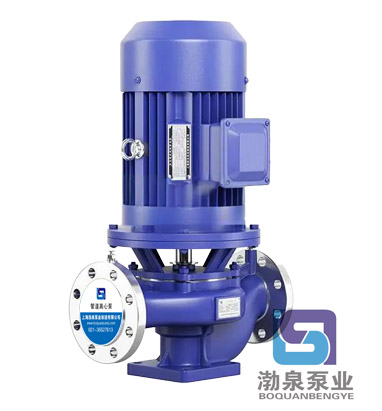

ISG32-125立式管道离心泵




产品介绍

ISG32-125立式管道离心泵是本公司采用IS型离心泵性能参数和立式泵结构之长,严格按照国家标准ISO2858及国家标准设计成功的高效节能产品,是代替IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。

流量范围1.5~1200m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。

型号意义

产品特点

l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心,增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在同一中心线上,可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定:
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,运行无振动,改善使用环境。
4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封,解决了离心泵填料严重渗漏问题,延长了使用寿命,确保了运行场地干净整洁:
5、维修方便。勿需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量扬程要求,采用并、串联方法,增加所需流量扬程。

用途

ISG32-125立式管道离心泵供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

工作条件

1、泵系统最高工作压力为≤1.0MPa,订货时请注明系统工作压力。泵系统工作压力大于1.0MPa时,应在订货时另行提出,以便在制造时,泵的过流部分和联接部分采用铸钢材料。
2、适用介质:清水泵介质应无腐蚀性液体、介质固体不溶物,其体积不超过单位体积0.1%,粒度<0.2mm,如介质为带有细小颗粒的请在订货时说明。
3、周围环境温度不超过40℃,海拔高度不超过1000m,相对湿度不超过95%。

ISG32-125立式管道离心泵 参数表

型号 进口
口径
(mm)
出口
口径
(mm)
流量
(m3/h)
流量
(l/s)
扬程
(m)
电压
(V)
效率
(%)
转速
(r/min)
电机
功率
(kw)
必须汽
蚀余量
(m)
重量
(KG)
ISG32-125
32
32
3.5
5
6.5
0.97
1.39
1.8
22
20
18
380
40
44
42
2900
0.75
2.3
28





外形尺寸
安装尺寸 进口法兰尺寸 隔振器(垫)
型号 L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG32-125 260 230 445 100×150 72 70×120 4-14 140 100 4-Φ18 SD41-0.5 92


ISG32-125立式管道离心泵 安装说明
1、安装前应检查机组紧固体有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上,以免使泵变形。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,延长水泵的使用寿命。
5、安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多ISG32-125立式管道离心泵相关信息!
