YG型立式单级单吸防爆油泵

YG型立式单级单吸防爆油泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  15-500 mm
流量范围:  1.1-1450 m3/h
扬程范围:  7-150 m
材质:铸铁、304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 适用于汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。



产品介绍



一、产品概述


YG型立式单级单吸防爆油泵,是自行研究开发的新一代节能、环保立式离心泵,同时根据使 用温度、介质等不同在ISG型管道泵基础上派声生出适用热水IRG热水泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。



二、用   途


YG型立式单级单吸防爆油泵适用于供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。



三、工作条件:


1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。



四、产品特点:


运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

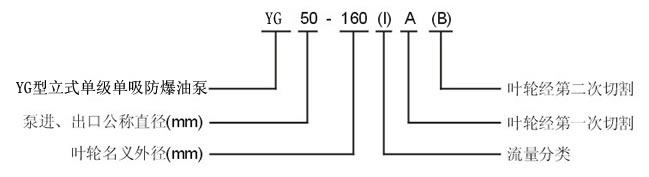

五、型号意义:

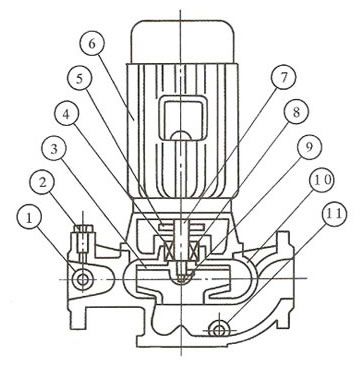

六、结构说明:

ISG结构说明



1
取压塞
4
机械密封
7
联体座
10
泵体
2
排气阀
5
轴承
8
挡水圈
11
放水阀
3
叶轮
6
电机
9
叶轮螺母

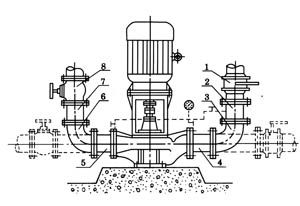

 七、安装方式:

管道离心泵安装方式



1
进口阀门
3
弯管
5
直管
7
直管
2
直管
4
直管
6
弯管
8
出口阀门


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
