LW系列无堵塞排污泵

以下为系列产品选型范围，具体型号参考性能参数表
口径范围： 25-500 （mm）
流量范围： 8-2600 （m3/h）
扬程范围： 7-80 （m）
材质：铸铁、不锈钢
常规产品全部现货供应，缩短了交货期。
应用领域： 化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业等行

产品介绍

一、产品概述：
无堵塞排污泵具有节能、结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。
LW系列无堵塞排污泵、YW型无堵塞液下排污泵、GW型管道式无堵塞排污泵三大系列是我单位在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评。

二、适用范围:
LW系列无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

三、使用条件:
1、LW立式排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过120摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;

注意：在选型或安装使用前务使泵实际使用条件符合以上条款，确保产品的正确使用！

四、产品特点:
1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、设计合理，配套电机合理，效率高，节能效果显著。
3、机械密封采用单道密封，材质为硬质耐磨耐腐碳化钨，具有耐用、耐磨等特点，可连续运行8000小时以上。
4、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5、水力性能整机效率高，运转噪音低。
6、在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
7、泵与电机为一体机构，安装时无需校正；

五、型号意义:

六、结构说明：

LW(WL)型系列立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。

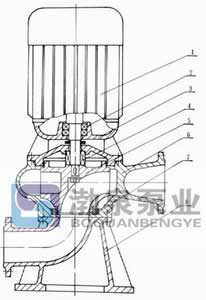

该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构如图所示，每种结构具有两种底座连接形式，一是进口水平吸入，具有转角功能。

1	电机	2	轴承	3	电机座	4	机械密封
5	叶轮	6	泵体	7	密封圈	8	底座

型号	口径 (mm)	流量 (m3/h)	扬程 (m)	功率 (kw)	转速 (r/min)	效率 (%)
LW25-8-22-1.1	25	8	22	1.1	2825	38.5
LW32-12-15-1.1	32	12	15	1.1	2825	40
LW40-15-15-1.5	40	15	15	1.5	2840	45.1
LW40-15-30-2.2	40	15	30	2.2	2840	48
LW50-20-7-0.75	50	20	7	0.75	1390	54
LW50-10-10-0.75	50	10	10	0.75	1390	56
LW50-20-15-1.5	50	20	15	1.5	2840	55
LW50-15-25-2.2	50	15	25	2.2	2840	56
LW50-18-30-3	50	18	30	3	2880	58
LW50-25-32-5.5	50	25	32	5.5	2900	53
LW50-20-40-7.5	50	20	40	7.5	2900	55
LW65-25-15-2.2	65	25	15	2.2	2840	52
LW65-37-13-3	65	37	13	3	2880	55
LW65-25-30-4	65	25	30	4	2890	58
LW65-30-40-7.5	65	30	40	7.5	2900	56
LW65-35-50-11	65	35	50	11	2930	60
LW65-35-60-15	65	35	60	15	2930	63
LW80-40-7-2.2	80	40	7	2.2	1420	52
LW80-43-13-3	80	43	13	3	2880	50
LW80-40-15-4	80	40	15	4	2890	57
LW80-65-25-7.5	80	65	25	7.5	2900	56
LW100-80-10-4	100	80	10	4	1440	62
LW100-110-10-5.5	100	110	10	5.5	1440	66
LW100-100-15-7.5	100	100	15	7.5	1440	67
LW100-85-20-7.5	100	85	20	7.5	1440	68
LW100-100-25-11	100	100	25	11	1460	65
LW100-100-30-15	100	100	30	15	1460	66
LW100-100-35-18.5	100	100	35	18.5	1470	65
LW125-130-15-11	125	130	15	11	1460	62
LW120-130-20-15	125	130	20	15	1460	63
LW150-145-9-7.5	150	145	9	7.5	1440	63
LW150-180-15-15	150	180	15	15	1460	65
LW150-180-20-18.5	150	180	20	18.5	1470	75
LW150-180-25-22	150	180	25	22	1470	76
LW150-130-30-22	150	130	30	22	1470	75
LW150-180-30-30	150	180	30	30	1470	73
LW150-200-30-37	150	200	30	37	1480	70
LW200-300-7-11	200	300	7	11	970	73
LW200-250-11-15	200	250	11	15	970	74
LW200-400-10-22	200	400	10	22	1470	76
LW200-400-13-30	200	400	13	30	1470	73
LW200-250-15-18.5	200	250	15	18.5	1470	72
LW200-300-15-22	200	300	15	22	1470	73
LW200-250-22-30	200	250	22	30	1470	71
LW200-350-25-37	200	350	25	37	1980	75
LW200-400-30-55	200	400	30	55	1480	70
LW250-600-9-30	250	600	9	30	980	74
LW250-600-12-37	250	600	12	37	1480	78
LW250-600-15-45	250	600	15	45	1480	75
LW250-600-20-55	250	600	20	55	1480	73
LW250-600-25-75	250	600	25	75	1480	73
LW300-800-12-45	300	800	12	45	980	76
LW300-500-15-45	300	500	15	45	980	70
LW300-800-15-55	300	800	15	55	980	73
LW300-600-20-55	300	600	20	55	980	75
LW300-800-20-75	300	800	20	75	980	78
LW300-950-20-90	300	950	20	90	980	80
LW300-1000-25-110	300	1000	25	110	980	82
LW350-1100-10-55	350	1100	10	55	980	84.5
LW350-1500-15-90	350	1500	15	90	980	82.5
LW350-1200-18-90	350	1200	18	90	980	83.1
LW350-1100-28-132	350	1100	28	132	740	83.2
LW350-1000-36-160	350	1000	36	160	740	78.5
LW400-1500-10-75	400	1500	10	75	980	82.1
LW400-2000-15-132	400	2000	15	132	740	85.5
LW400-1700-22-160	400	1700	22	160	740	82.1
LW400-1500-26-160	400	1500	26	160	740	83.5
LW400-1700-30-200	400	1700	30	200	740	83.5
LW400-1800-32-250	400	1800	32	250	740	82.1
LW500-2500-10-110	500	2500	10	110	740	82
LW500-2600-15-160	500	2600	15	160	740	83
LW500-2400-22-220	500	2400	22	220	740	84
LW500-2600-24-250	500	2600	24	250	740	82

因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
