直联式自吸无堵塞排污泵ZWL型

ZWL型直联式自吸无堵塞排污泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-300 mm
流量范围:  6-800 m3/h
扬程范围:  5-80 m
材质:铸铁、不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域:市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。




产品介绍

产品概述
ZWL型直联式自吸无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的自吸泵产品。该泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可象一般自吸清水泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。


该排污自吸泵采用直联式结构与国内同类产品相比,具有结构简单紧凑、振动少,  自吸性能好、排污能力强、高效节能,使用维修方便等特点,在排污泵系列产品中属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。

结构说明
1、自吸泵的叶轮采用双叶片设计,保证转子部分的动平衡,使轴承更耐用;
2、自吸泵配套的电机绝缘等级为B级和F级,防护等级IP44和54(供客户选择)S1连续工作制;
3、自吸泵的轴承油室设有加油孔,一般泵出厂时油室内已加满黄油,工作一定的周期应加黄油;
4、自吸垂直高度不超过4.5~5.5米,泵的自吸管路不能超过10米,安装时不能有虹吸现象。
5、自吸泵能通过颗粒的直径一般为自吸泵管径的40%左右。
注意:当自吸泵发生异常声音时,应查明异常声音的原因,排除故障后再开机运行,确保自吸泵的使用安全。

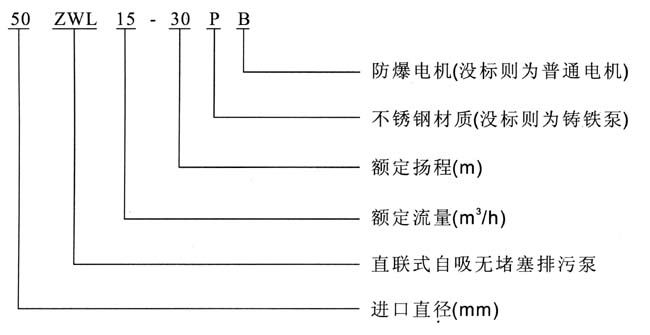

型号说明

ZWL直联式式排污自吸泵

工作条件


1、ZWL(P)系列自吸泵在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过99摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品材质主要为铸铁时,不能用于强腐蚀性或含有强腐蚀性的介质中;
6、产品材质主要为不锈钢,订货时应告知输送介质的物理化学性质,不能输送强腐蚀性或含有强腐蚀性的介质中;



性能参数

流量范围:≤800m3/h

扬程范围:≤80m

功率范围:≤55kw

配套电机:Y2、Y2B型三相异步电机

电机冷却:风冷

介质温度:-40℃~200℃

环境温度:≤40℃

工作压力:≤l.6 MP a

自吸高度:2.5~7 m

自吸时间:≤120S

工作电压:380V±5%(可按要求定做)

额定频率:50HZ(可按要求定做)

结构特征

安装形式:卧式自吸

泵体结构:卧式直联

叶轮形式:闭式单吸

叶轮数量:1

密封形式:机械密封



主要材质

轴    :滚动轴承

轴套材质:铸铁、不锈钢

过流材质:铸铁、不锈钢

出口直径:φ25mm-φ300mm

进口口径:φ25mm-φ300mm

泵轴材质:45#、不锈钢

叶轮材质:铸铁、不锈钢





型号参数



型号
流量
m3/h
扬程
m
功率
kw
转速
r/min
效率
%
汽蚀余量
m
自吸高度
m
自吸时间
min/m
重量kg
ZWL25-8-15
8
15
1.5
2900
45
2.0
5.0
3
68
ZWL32-9-30
9
30
3
2900
48
2.5
5.0
3
68
ZWL40-10-20
10
20
2.2
2900
45
2.5
5.0
3
95
ZWL40-20-15
20
15
2.2
2900
45
2.5
5.0
3
68
ZWL40-15-30
15
30
3
2900
48
2.5
5.0
3
68
ZWL50-10-20
10
20
2.2
2900
45
2.5
5.0
3
68
ZWL50-20-15
20
15
2.2
2900
45
2.5
5.0
3
68
ZWL50-15-30
15
30
3
2900
48
2.5
5.0
3
95
ZWL50-20-35
20
35
5.5
2900
48
2.5
5.5
3
140
ZWL50-20-40
20
40
7.5
2900
48
2.5
5.5
3
150
ZWL65-30-18
30
18
4
2900
45
2.5
5.0
3
125
ZWL65-25-30
25
30
5.5
2900
50
3.0
5.0
3
135
ZWL65-25-40
25
40
7.5
2900
50
3.0
5.5
2
140
ZWL65-40-25
40
25
7.5
2900
50
3.0
5.0
3
150
ZWL65-65-25
65
25
11
2900
52
3.0
5.0
3
200
ZWL80-40-16
40
16
4
2900
50
3.0
5.0
3
125
ZWL80-40-25
40
25
7.5
2900
50
3.0
5.0
3
140
ZWL80-25-40
25
40
7.5
2900
50
3.0
5.5
2
150
ZWL80-65-25
65
25
11
2900
52
3.0
5.0
3
220
ZWL80-80-35
80
35
15
2900
45
3.0
5.5
3
250
ZWL80-50-60
50
60
22
2900
55
3.0
5.5
3
300
ZWL100-100-15
100
15
7.5
1450
50
4.0
5.0
3
230
ZWL100-80-20
80
20
7.5
1450
53
4.0
5.0
3
230
ZWL100-100-20
100
20
11
1450
53
4.0
5.0
3
270
ZWL100-100-30
100
30
22
1450
53
4.0
5.0
2
320
ZWL100-80-45
80
45
30
2900
53
4.0
5.5
2
380
ZWL100-80-60
80
60
37
2900
53
4.0
5.5
2
430
ZWL100-80-80
80
80
45
2900
53
4.0
5.5
2
480
ZWL125-120-20
120
20
15
1450
55
4.5
5.0
2
380
ZWL150-200-15
200
15
15
1450
60
5.0
5.0
3.5
380
ZWL150-200-20
200
20
22
1450
60
5.0
5.0
3
420
ZWL150-200-25
200
25
30
1450
60
5.0
5.0
3
520
ZWL150-180-30
180
30
37
1450
65
5.0
5.0
3
580
ZWL150-180-38
180
38
55
1450
45
5.0
5.0
3.5
700
ZWL200-280-14
280
14
22
1450
65
5.0
5.0
3
600
ZWL200-300-18
300
18
37
1450
65
5.0
5.0
3
680
ZWL200-280-28
280
28
55
1450
55
4.8
5.2
3
820
ZWL250-420-20
420
20
55
1450
61
6.0
4.5
2.5
1020
ZWL300-800-14
800
14
55
1450
65
6.0
4.5
2.5
1200


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
