JYX系列液压隔膜式计量泵
以下为系列产品选型范围，具体型号参考性能参数表
流量范围： 0-150（L/h）
压力范围： 0-20（Mpa）
驱动系统: 两相、三相标准电极或防爆电机
泵头材质：SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
常规产品全部现货供应，缩短了交货期。
应用领域：广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。
产品介绍
产品介绍
流量范围: 0-150 L/H
压力范围: 0-20MPa
功率: 370W ,550W, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电极或防爆电机
流量控制: 手动控制或自动控制
防护等级: IP55,IP54
材料
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
工作条件
环境温度: -30℃ --- 90℃
特点
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命
技术参数
| 型号 (MODEL) |
流 量FLOW (L/H) |
压 力PRESSURE (MPa) |
柱塞直径PlugDiameter (mm) |
行 程stroke (mm) |
泵 速Pumpspeed
(min-1) |
电机功率Power (kw) |
进出口径CALIBER (DN) |
重 量WEIGHT (kg) |
| JYX7/20 |
7 |
20 |
10 |
25 |
96/144 |
0.55 |
6 |
37 |
| JYX7/13 |
7 |
13 |
0.37 |
| JYX11/13 |
11 |
14 |
12 |
0.55 |
| JYX11/14 |
11 |
9.0 |
0.37 |
| JYX16/14 |
16 |
14 |
0.55 |
| JYX16/9.0 |
16 |
9.0 |
0.37 |
| JYX20/7.6 |
20 |
7.6 |
16 |
0.37 |
| JYX20/5.4 |
20 |
5.4 |
0.55 |
| JYX30/7.6 |
30 |
7.6 |
0.37 |
| JYX30/5.4 |
30 |
5.4 |
0.37 |
| JYX50/3.2 |
50 |
3.2 |
25 |
0.55 |
10 |
40 |
| JYX50/2.2 |
50 |
2.2 |
0.37 |
| JYX75/3.2 |
75 |
3.2 |
0.55 |
| JYX75/2.2 |
75 |
2.2 |
0.37 |
| JYX100/2.0 |
100 |
2.0 |
28 |
0.55 |
| JYX100/1.3 |
100 |
1.3 |
0.37 |
|
JYX120/2.0
|
120
|
2.0
|
32
|
0.55
|
|
JYX120/1.3
|
120
|
1.3
|
0.37
|
| JYX150/1.6 |
150 |
1.6 |
35 |
0.55 |
| JYX150/1.1 |
150 |
1.1 |
0.37 |

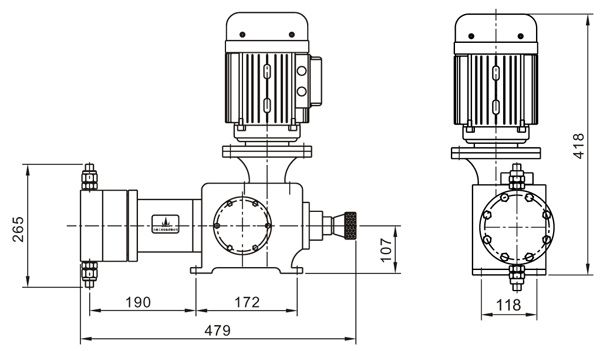

因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
