DZ、DS新型波纹管药液计量泵|微型计量补液泵

DZ、DS新型波纹管药液计量泵




产品介绍

一、产品概述:



DZ、DS新型波纹管药液计量泵完全无泄漏……无机械轴封部,所以不存在有泄漏。
输出量精度……清水情况下,可获得±1.5%的高精度。
可以自吸……常温清水条件下,吸程为1米。
允许干运转……工作腔为波纹管,因而可以干运转。
寿命长……本腔采用耐曲折特殊配方材料的聚丙烯制成,可以经受数百万次的往复运动。
耐腐性能好……泵体采用聚丙烯制成,阀门选用了特种配方的FPM、EPDM,耐各种酸、碱等腐蚀性液体。
液温……最高药水温度60℃,超过50℃时,最高压力为20℃时的1/2,超过40℃时液体的腐蚀性会增加,须注意。

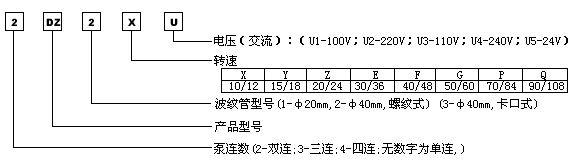

二、型号意义:



三、使用范围:

★ 完全无泄漏.无机械轴封部,所以不存在有泄漏;
★ 输出量精度高. 常温清水条件测试情况下,可获得+1.5%的高精度;
★ 可以自吸.吸程为1米
★ 允许干空运转.工作腔为波纹管,因而可以干运转;
★ 使用寿命长.该系列泵腔采用耐曲折特殊配方材料的聚丙稀制成,可以经受百万次的往复运动;
★ 耐腐性能好. 泵体采用聚丙稀制成,阀门选用了特种配方的FPM、EPDM,耐各种弱酸、碱腐蚀性液体;
★ 产品规格型号多种.DZ,2DZ系列;DS,2DS系列;DZN,DZR系列;
★ 流量Q=29ml/min~~1600ml/min
★ 液温适应强。



可广泛应用在:


★ 胶片、照片的自动冲洗。
★ 粘液调和、食品添加剂的定量添加。
★ 电子基板印刷线路的蚀刻、清洗、印刷制版。
★ 水处理的酸碱中和,凝析剂的投入。
★ 电镀液的定量补给。
★ 应用于添加剂、漂白液等各种药剂的定量注入。



四、结构说明:

名称
材质
数量
1 阀 体
PP
2
2 升 阀
EPDM.CSM.FPM
2
3 波纹管
PP
1
4 连 杆
PP
1
5 偏心轮
1Cr18Ni9Ti
1
6 偏心轮
1Cr18Ni9Ti
1
7 主 轴
1Cr18Ni9Ti
1
8 螺 母
PP
2
9 支 架
PP
1
10 马 达
/
1
名称
材质
数量
1 阀 体
PP
2
2 升 阀
EPDM.CSM.FPM
2
3 波纹管
PP
1
4 连 杆
POM
1
5 支撑轴
1Cr18Ni9Ti
1
6 偏心轮
POM
1
7 偏心套
POM
1
8 螺 母
PP
2
9 尾 罩
ABS
1
10 支 架
Pa66
1
11 马 达
/
1



五、DZ、DS新型波纹管药液计量泵性能参数:



型  号
泵连数
波纹管
型号
最大流量(ml/min)
转速(r/min)
最高压力(MPa)
进出口口径(mm)
马达(w)
自吸高度(cm)
50Hz
60Hz
50Hz
60Hz
DZ-1X
单连式
1
29
35
10
12
0.04
9
5
50
DZ-2X
2
119
141
10
12
0.03
DZ-2Y
175
210
15
18
0.02
DZ-2Z
232
278
20
24
0.01
2DZ-1X
2连式
1
29×2
35×2
10
12
0.03
2DZ-2X
2
119×2
141×2
10
12
0.02
2DZ-2Y
175×2
210×2
15
18
0.01
2DZ-2Z
232×2
278×2
20
24
0.01
DZN-1X
单连至
四连
1
29
35
10
12
0.04
DZN-2X
2
119
141
10
12
0.03
DZN-2Y
175
210
15
18
0.02
DZN-2Z
232
278
20
24
0.02
DS-1F
单连式
1
115
139
40
48
0.08
9
8
100
DS-1P
200
243
70
84
DS-1Q
260
310
90
108
2DS-1F
2连式
1
115×2
139×2
40
48
2DS-1P
200×2
243×2
70
84
2DS-1Q
260×2
310×2
90
108
DS-2E
单连式
2
357
428
30
36
DS-2F
460
552
40
48
DS-2G
570
685
50
60
DS-2P
798
955
70
84
DS-2Q
990
1180
90
108
2DS-2E
2连式
2
357×2
428×2
30
36
2DS-2F
460×2
552×2
40
48
2DS-2G
570×2
685×2
50
60
2DS-2P
798×2
955×2
70
84
2DS-2Q
990×2
1180×2
90
108
DZR-3X
单连式
3
100
120
10
12
0.01
9
6
50
DZR-3Y
150
180
15
18
DZR-3Z
200
240
20
24


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
