IH型不锈钢化工离心泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  50~200(mm)
流量范围:  6.3~400 (m3/h)
扬程范围:  5~132   (m)
材质:304不锈钢、316不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域:广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备




产品介绍



一、产品概述:
IH不锈钢化工离心泵是采用国际标准ISO2858-75(E)标准制造的,是国家原机械工业部报请国务院批准取代F型泵的更新换代产品,水力模型与国际接轨,先进合理,配用功率大大节能,比原F型泵节能近25%,互换性强,维修方便。



二、产品特点:
1、高效节能:IH型化工离心泵的效率比F型3~5%,是理想的节能产品;
2、轴封:轴封为填料或机械密封,两种密封泵盖可通用;
3、悬架部件:悬架部件采用通用化设计,通用化程度高,可靠性高。
4、材料:主要过流部件选用不锈钢制造,可满足不同介质的输送,使用寿命长。
5、全密封轴:轴上采用密封垫和“O”型圈密封,确保轴不接触介质,提高轴的寿命。采用通用化设计,通用化程度高。
6、IS型清水管道离心泵适用于清水或物理性质类似于清水的其它液体之用,温度不高于80℃,机封采用盘根填料密封,应用同IH化工泵一样广泛,其材质为铸铁。



三、产品用途:
广泛应用于化工、石油、制药、电力、食品、环保、冶炼、矿山造纸、油轮卸油、化纤合成等领域,采用耐磨耐腐硬质合金的机械密封,是国际承认和国家推荐的节能产品,本公司密封尺寸符合ISO369标准。



四、工作条件:
流量范围:1.5~400m 3 /h     扬程范围:3.5~125m
转速n:1450r/min、2900r/min  介质温度:-20℃~105℃

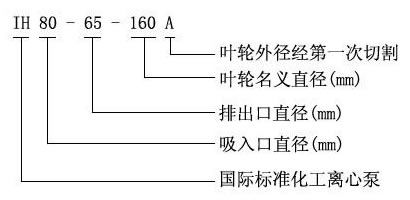

五、型号意义:



六:结构特点:

IH型不锈钢化工离心泵泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。
不锈钢化工离心泵的旋转方向:泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。



1

泵体

7

轴键

2

叶轮螺母

8

填料环

3

制动垫母

9

填料

4

密封

10

填料压盖

5

叶轮

11

悬架轴承部件

6

泵盖

12



 七、型号参数:

型 号
泵进口-出口-叶轮
(mm)(mm)(mm)

进口←
mm
出口→
mm
流量
(m 3 /h)
扬程
(m)
配用电机
叶轮直径 mm
型号
功率(KW)
IH(IS)50-32-125
50
32
12.5
20
Y90L-2
2.2
125
IH(IS)50-32-125
50
32
6.3
5
Y801-4
0.55
125
IH(IS)50-32-160
50
32
12.5
32
Y100L-2
3
160
IH(IS)50-32-160
50
32
6.3
8
Y801-4
0.55
160
IH(IS)50-32-200
50
32
12.5
50
Y132S 1 -2
5.5
200
IH(IS)50-32-200
50
32
6.3
12.5
Y802-4
0.75
200
IH(IS)50-32-250
50
32
12.5
80
Y160M 1 -2
11
250
IH(IS)50-32-250
50
32
6.3
20
Y90S-4
1.5
250
IH(IS)65-50-125
65
50
25
20
Y100L-2
3
125
IH(IS)65-50-125
65
50
12.5
50
Y901-4
0.55
160
IH(IS)65-50-160
65
50
25
32
Y132S 1 -2
0.5
160
IH(IS)65-50-160
65
50
12.5
5
Y802-4
0.75
200
IH(IS)65-40-200
65
40
25
50
Y132S 2 -2
7.5
200
IH(IS)65-40-200
64
40
12.5
12.5
Y90S-4
1.1
250
IH(IS)65-40-250
64
40
25
80
Y160M 2 -2
15
250
IH(IS)65-40-250
65
40
12.5
20
Y100L 1 -4
2.2
125
IH(IS)80-65-125
80
65
50
20
Y132S 1 -2
5.5
125
IH(IS)80-65-125
80
65
25
5
Y802-4
0.75
160
IH(IS)80-65-160
80
65
50
32
Y132S 2 -2
7.5
160
IH(IS)80-65-160
80
65
25
8
Y90L-4
1.5
200
IH(IS)80-50-200
80
50
50
50
Y160M 2 -2
15
200
IH(IS)80-50-200
80
50
25
12.5
Y100L 1 -4
2.2
250
IH(IS)80-50-250
80
50
50
80
Y180M-2
22
315
IH(IS)80-50-250
80
50
25
20
Y100L 2 -4
3
315
IH(IS)80-50-315
80
50
50
125
Y200L 2 -2
37
125
IH(IS)80-50-315
80
50
25
32

Y132S-4

5.5
125
IH(IS)100-80-125
100
80
100
20
Y160M 1 -2
11
160
IH(IS)100-80-125
100
80
50
5
Y90L-4
1.5
160
IH(IS)100-80-160
100
80
100
32
Y160M 2 -2
15
200
IH(IS)100-80-160
100
80
50
8
Y100L 1 -4
2.2
200
IH(IS)100-65-200
100
65
100
50
Y180M-2
22
250
IH(IS)100-65-200
100
65
50
12.5
Y112M-4
4
250
IH(IS)100-65-250
100
65
100
80
Y200L 2 -4
37
315
IH(IS)100-65-250
100
65
50
20
Y132S-4
5.5
315
IH(IS)100-65-315
100
65
100
125
Y280S-2
75
200
IH(IS)100-65-315
100
65
50
32
Y160M-4
11
200
IH(IS)125-100-200
125
100
200
50
Y225M-2
45
250
IH(IS)125-100-200
125
100
100
12.5
Y132M-4
7.5
250
IH(IS)125-100-250
125
100
200
80
Y280S-2
75
315
IH(IS)125-100-250
125
100
100
20
Y160M-4
11
400
IH(IS)125-100-315
125
100
100
32
Y160L-4
15
250
IH(IS)125-100-400
125
100
100
50
Y200L-4
30
315
IH(IS)150-125-250
150
125
200
20
Y180M-4
18.5
250
IH(IS)150-125-315
150
125
200
32
Y200L-4
30
315
IH(IS)150-125-400
150
125
200
50
YB250M-4
55
400
IH(IS)200-150-250
200
150
400
20
YB225S-4
37
250
IH(IS)200-150-315
200
150
400
32
YB225M-4
45
315
IH(IS)200-150-400
200
150
400
50
YB280S-4
75
400


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
