FYS型耐腐蚀液下泵

FYS型耐腐蚀液下泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-100(mm)
流量范围:  1.5-100 (m3/h)
扬程范围:  10-50   (m)
材质:氟塑料合金
常规产品全部现货供应,缩短了交货期。
应用领域:广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备




产品介绍

一、产品概述:

氟塑料合金是当今世界最优秀的耐腐蚀材料。我单位选用该材料生的的FYS型耐腐蚀液下泵系立式单级单吸离心泵,具有特强的耐腐蚀性能,且机械强度高,不老化,无毒素分解。用于输送任意浓度的酸、碱液、氧化剂等不含固体颗粒及不易结晶的腐蚀液体。主要解决强腐蚀介质输送问题。



二、主要特点:

该泵为立式结构,泵体、叶轮部分浸没在液体里,故占用较小面积,轴封无泄漏现象,因而适用于输送介质温度为-5℃至105℃腐蚀性液体。泵的转向应按泵所指方向启动。不能反转运行,启动时泵体必须淹没在液体中.

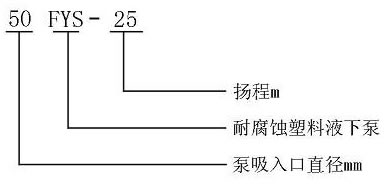

三、型号说明:



四、拆卸与装配:

1、如更换或检查叶轮,可关闭出阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。
2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。
3、更换流动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取也轴套体。
4、装配与拆卸的次序相反,注意轴上配件的同心度。



五、安装、使用、维修:

1、液下泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属摩擦声,各部件螺母是否旋紧。
2、检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1~2.5mm。
3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2.5倍。
4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。
5、检查电机的旋转方向,使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀,接通冷却水管。
7、超动电机,慢慢开启出口管闸阀到需要的位置,投入正常运转。
8、经常检查泵与电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。

型号
流量
m3/h
扬程
m
出口直径
mm
电机功率
KW
转速
r/min
液下长度
mm
25FYS-10
1.5
10
20
1.5
2900
300



2500
25FYS-18
3.6
18
20
2.2
2900
40FYS-15
5
15
32
3
2900
40FYS-20
10
20
32
3
2900
40FYS-30
10
30
32
4
2900
40FYS-40
10
40
32
5.5
2900
50FYS-20
15
20
40
3
2900
50FYS-25
15
25
40
4
2900
50FYS-30
15
30
40
5.5
2900
50FYS-40
15
40
32
7.5
2900
50FYS-50
15
50
32
7.5
2900
65FYS-32
29
32
50
11
2900
65FYS-40
29
40
40
11
2900
80FYS-20
50
20
65
11
2900
80FYS-30
50
30
65
15
2900
80FYS-34
50
34
65
15
2900
80FYS-40
50
40
50
18.5
2900
100FYS-32
100
32
80
22
2900
100FYS-40
100
40
80
22
2900
50FYS-50
7.5
12.5
32
2.2
1450
65FYS-40
14.5
10
40
3
1450
80FYS-40
25
10
50
4
1450
100FYS-40
50
10
80
5.5
1450


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
