轻型段式多级离心泵_CHLF,CHLF(T)

CHLF、CHLF(T)轻型段式多级离心泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-50/25-50 mm
流量范围:  0.5-28 m3/h
扬程范围:  9-60 m
材质:304、316、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域: 主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。



产品介绍

轻型段式多级离心泵CHL,CHLK和CHLF(T)非自吸离心泵,该产品配加长轴电机采用了免修机械密封,紧凑式结构使泵尺寸很小,轴向入口和径向出口。轻型段式多级离心泵的过流部件均采用不锈钢材料(304或316)制成,轻型不锈钢多级离心泵具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点,不同材质的硬质合金密封,保证了不同介质输送均无泄漏;噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声;故障率低:结构简单合理,整机无故障工作时间大大提高。采用国内水力模型优化设计而成轻型卧式多级离心泵。采用了免修机械密封。轻型段式多级离心泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。



二、应用范围:
CHL,CHLK和CHLF(T)型轻型段式离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用



三、工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9



四、输送液体:
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
2、泵可以输送诸如矿泉水、软化水、纯水、清油和其它轻化工介质。
3、当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
4、泵是否适用于某一特定液体由多种因素决定,其中最重要的是氯含量、PH值、温度和溶济、油的含量等。



五、曲线条件:
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906,附录A。
3、测试采用20℃不含空气的水,运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使电机过载等。



六、电机:
轻型段式多级离心泵电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V

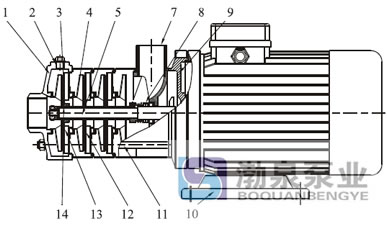

 七:截面图:

chlf截面图

序号
零件名称
材料
对照代号/AISI/ASTM
2
堵头
不锈钢
AISI304
3
轴承
碳化钨

4
叶轮
不锈钢
AISI304
5
不锈钢
AISI304
8
机械密封


9
电机端盖
铝合金

10
底座
铸铁
ASTM25B
11
拉杆
不锈钢
AISI304
12
导叶
不锈钢
AISI304
13
支撑导叶
不锈钢
AISI304
14
叶轮隔套
不锈钢
AISI304
CHLF
1
进水体
不锈钢
AISI304
7
出水体
不锈钢
AISI304
CHLF(T)
1
进水体
不锈钢
AISI304
7
出水体
不锈钢
AISI304

八、型号参数:



型号
扬程(m)
流量(m3/h)
电机功率(KW)
转速(r/min)
CHLF(T)2-20
14
2
0.37
2900
CHLF(T)2-30
21
2
0.55
2900
CHLF(T)2-40
28
2
0.55
2900
CHLF(T)2-50
35
2
0.55
2900
CHLF(T)2-60
42
2
0.75
2900
CHLF(T)4-20
15
4
0.55
2900
CHLF(T)4-30
22
4
0.55
2900
CHLF(T)4-40
30
4
0.75
2900
CHLF(T)4-50
38
4
1.1
2900
CHLF(T)4-60
45
4
1.1
2900
CHLF(T)8-10
8.5
8
0.75
2900
CHLF(T)8-20
17
8
0.75
2900
CHLF(T)8-30
25.5
8
1.1
2900
CHLF(T)8-40
34
8
1.5
2900
CHLF(T)8-50
42.5
8
2.2
2900
CHLF(T)12-10
9.5
12
0.75
2900
CHLF(T)12-20
19.5
12
1.2
2900
CHLF(T)12-30
29.5
12
1.8
2900
CHLF(T)12-40
39.5
12
2.4
2900
CHLF(T)12-50
50
12
3
2900
CHLF(T)16-10
10
16
1.1
2900
CHLF(T)16-20
21
16
2.2
2900
CHLF(T)16-30
32
16
3
2900
CHLF(T)16-40
43
16
4
2900
CHLF(T)20-10
9.5
20
1.1
2900
CHLF(T)20-20
21
20
2.2
2900
CHLF(T)20-30
33
20
4
2900
CHLF(T)20-40
44.5
20
4.4
2900







因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员



地址:上海市普陀区武威东路479-8号 电话:021-36527613 021-36527623 传真:021-36527636 E-mail:Mail@boquanpump.com
