CQB系列磁力驱动离心泵
以下为系列产品选型范围，具体型号参考性能参数表
口径范围： 32-100/20-80（mm）
流量范围： 3.2-100 （m3/h）
扬程范围： 20-80 （m）
材质：304不锈钢、316不锈钢
常规产品全部现货供应，缩短了交货期。
应用领域： 广泛应用于石油、化工、制药、电镀、环保、水处理等部门，是输送易燃、易爆、有毒和贵重液体的理想设备
产品介绍
一、产品概述
CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
二、产品用途
CQB系列磁力驱动离心泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

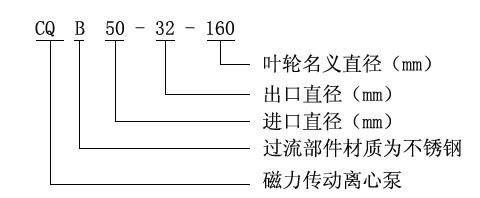

三、型号意义

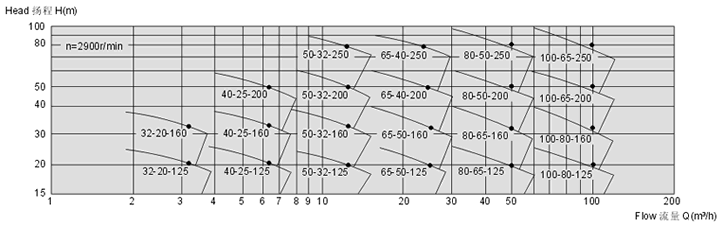

四、型谱图：
四、性能参数
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压 (V) | 材 质 |
进口(mm) | 出口(mm) |
CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 锈 钢 |
CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 |
CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 |
CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 |
CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 |
CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 |
CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 |
CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 |
CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 |
CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 |
CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 |
CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 |
CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 |
CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 |
CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 |
CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 |
CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 |
CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 |
CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 |
CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 |
CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 |
| |
因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
