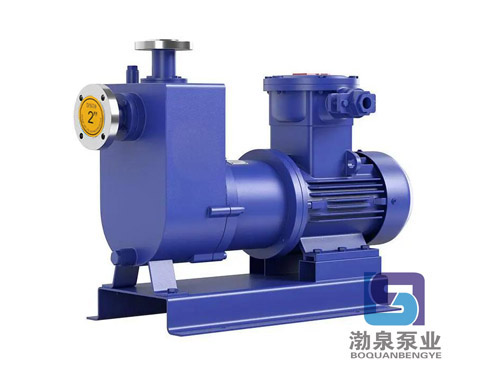

ZCQ100-65-200防爆不锈钢自吸磁力泵




产品介绍

ZCQ100-65-200防爆不锈钢自吸磁力泵(以下简称自吸泵)是根据众用户的要求,在CQ型磁力泵的基础上吸取国外技术,并经过工程技术人员反复研究试验而成功的新产品。

ZCQ100-65-200防爆不锈钢自吸磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

ZCQ100-65-200防爆不锈钢自吸磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

因此,它是有广泛的用途,我们真诚地向用户推荐这种ZCQ100-65-200防爆不锈钢自吸磁力泵。

型号意义:


型号 进口
口径
(mm)
出口
口径
(mm)
流量
(m3/h)
流量
(l/min)
扬程
(m)
电压
(V)
效率
(%)
转速
(r/min)
电机
功率
(kw)
自吸
高度
(m)
自吸
性能
(m/3min)
重量
(KG)
ZCQ100-65-200
100
65
100
1667
50
380
2900
37
4

结构图:


1

泵体

2

静环

3

动环

4

加水螺栓

5

叶轮

6

密封圈

7

隔板

8

隔离板

9

外磁钢总成

10

内磁钢总成

11

泵轴

12

轴套

13

联接架

14

电机










工作原理:
ZCQ100-65-200防爆不锈钢自吸磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

装置实例:


自吸泵的安装
一、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
二、自吸泵应水平安装,泵体不得承受管路重量。
三、泵与管路应保持良好的密封。

自吸泵的使用
一、泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
二、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
三、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
四、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

自吸泵使用应注意事项
1.因自吸泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3.泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4.被输送的介质及其温度应在泵材允许的范围内。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5.对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6.ZCQ100-65-200防爆不锈钢自吸磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多ZCQ100-65-200防爆不锈钢自吸磁力泵相关信息!
