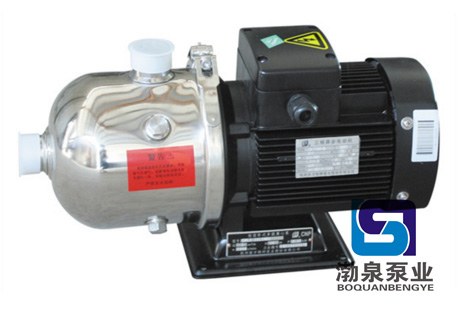

CHL4-10 卧式不锈钢多级离心泵

一、产品概述：
CHL4-10 卧式不锈钢多级离心泵CHL，CHLK和CHLF（T）非自吸离心泵是渤泉泵业制造有限公司制造的主导产品，配加长轴电机采用了免修机械密封，紧凑式结构使泵尺寸很小，轴向入口和径向出口。多级离心泵的过流部件均采用不锈钢材料（304或316）制成，轻型不锈钢多级离心泵具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点，不同材质的硬质合金密封，保证了不同介质输送均无泄漏；噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声；故障率低：结构简单合理，整机无故障工作时间大大提高。采用国内优秀水力模型优化设计而成，是理想的新一代高效节能轻型卧式多级离心泵。

二、应用范围:
CHL，CHLK和CHLF（T）型多级泵（轻型不锈钢多级离心泵）主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1）小型中央空调循环
2）冷却系统
3）工业清洗
4）水处理（水的净化）
5）水产养殖
6）施肥/计量系统
7）环境应用

三、工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：10巴
最大进口压力受最大运作压力限制
介质酸碱性：PH4~9

四、输送液体
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
2、泵可以输送诸如矿泉水、软化水、纯水、清油和其它轻化工介质。
3、当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
4、泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶济、油的含量等。

五、曲线条件：
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。

六、电机:
电机为全封闭，风冷式二极电机
防护等级：IP55
绝缘等级：F
标准电压，
50Hz：
1×220-240V
3×220-240V
380-415V

七、型号含义:

CHL  4 — 30
|         |       |
|         |       |______  级数×10
|         |
|         |____________  额定流量m3/h
|
|____________________ 轻型不锈钢多级离心泵(过流部件不锈钢304或316)

CHL  K  4 — 30
|       |    |       |
|       |    |       |______  级数×10
|       |    |
|       |    |____________  额定流量m3/h
|       |
|       |_______________  不锈钢空调专用泵
|
|____________________ 轻型卧式多级管道离心泵(过流部件不锈钢304或316)
