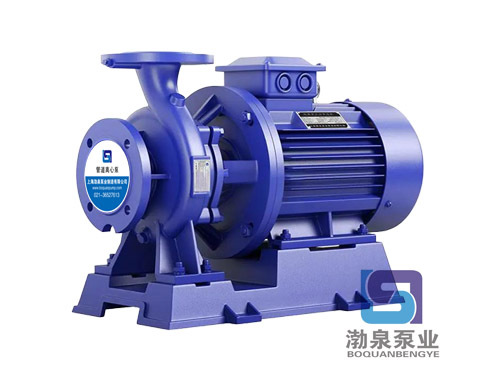

ISW32-160卧式管道离心泵




产品介绍

ISW32-160卧式管道离心泵是采用国内通用离心泵之性能参数,自行研制开发的新一代节能、环保卧式离心泵,同时根据使用温度、介质等不同在ISW型基础上派生出适用热水(ISWR)、耐腐蚀性化工泵(ISWH),油泵(ISWB)系列产品。该系列泵性能优、可靠性高、寿命长、结构合理、外观美观,具有行业领先水平。

ISW32-160卧式管道离心泵 参数表

型号 进口
口径
(mm)
出口
口径
(mm)
流量
(m3/h)
流量
(l/s)
扬程
(m)
电压
(V)
效率
(%)
转速
(r/min)
电机
功率
(kw)
必须汽
蚀余量
(m)
重量
(KG)
ISW32-160
32
32
6.5
1.8
32
380
44
2900
1.5
2.3
39


ISW32-160卧式管道离心泵 外形与安装尺寸图



外型尺寸
底座尺寸 进出口法兰尺寸 隔振器(垫)
型号 h H L a A L1 B l b h1 4-Φd1 D D1 n-Φd 规格
ISW32-160 210 370 430 80 55 330 200 280 100 80 4-Φ14 Φ140 Φ100 4-Φ18 SD41-0.5




型号意义
特点
1、泵为卧式结构,进出口口径相同,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、泵的出口可安装成0°、90°、180°几个不同方向以满足不同的连接场合。

工作条件

1、泵系统最高工作压力≤1.0Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.0Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用更合理的材质。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
4、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品

注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

用途

ISW卧式单级单吸离心泵,供输送清水及物理化学性质笔似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷特循环、浴室等冷暖水循环水泵环增压及设备配套,使用温度T<80℃。


结构说明
1.泵体:降低液流速度,使速度能转换成压能。
2.叶轮:在泵中起主导作用,叶轮中的片强迫液体旋转,液体在离心力作用下向四周甩出。
3.取压塞:安装压力表监控泵的正常启动。
4.放气阀:排放泵内气体,确保泵的正常启动。
5.Y/Y2系列电机:泵的驱动部分,采用直联形式。
6.底盘:泵的固定部分,确保泵安装的稳固,
7.挡水圈:防止因密封漏水而使用电机进水。
8.泵盖:精心设计,与电机同端盖,轴向尺寸缩短,结构简单。
9.机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成,密封性能好、寿命长、不渗漏。
10.泵轴:与电机同轴,同心度高,使泵运行平稳无噪音和振动现象。
11.放水塞:维护或长期不用时,将泵内液体放干。


因产品生产批次、型号不同,产品图片及安装尺寸仅供参考,详情可联系我们的销售人员了解更多ISW32-160卧式管道离心泵相关信息!
