WQ(QW)潜水排污泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  25-500 mm
流量范围:  8-2600 m3/h
扬程范围:  7-80 m

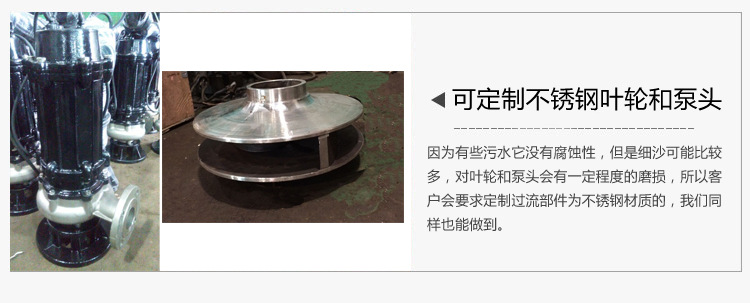

材质:铸铁、301不锈钢、304不锈钢、316L不锈钢
常规产品全部现货供应,缩短了交货期。
应用领域:潜水排污泵适用工厂商业严重污染废水的排放、城市污水处理厂排水系统、住宅区的污水排水站、医院、宾馆的污水排放..



产品介绍




一、适用范围:
潜水排污泵
WQ(QW)型又称(无堵塞潜水排污泵)是在引用国内先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,无堵塞潜水排污泵具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
该泵水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其独特的功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。



二、产品特点:
1、采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、设计合理,配套电机合理,效率高,节能效果显著。
3、机械密封采用双道串联密封,材质为硬质耐腐碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4、泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减少工程造价。
5、泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。

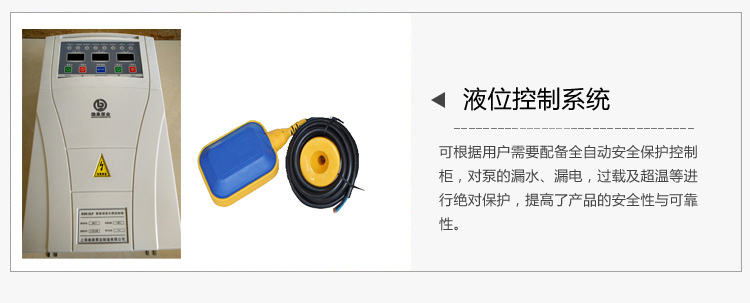

6、可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行可靠安全。
7、双导轨自动耦合安装系统,给泵的安装、维修带来了极大的方便,人可不必为此而进出污水坑。
8、浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。
9、在使用扬程范围内保证电机动行不过载。
10、根据使用场合电机可采用水套式外循环冷却系统,能保证电泵在无水(干式)状态下安全运行。

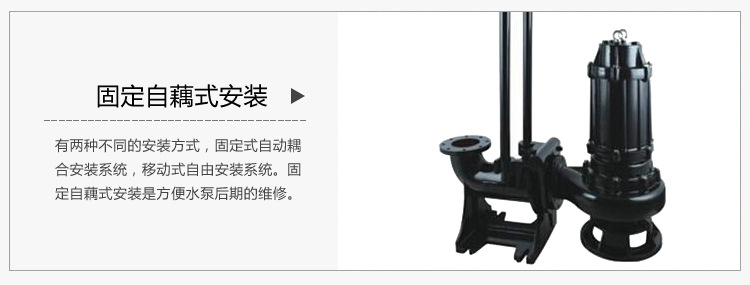

11、安装方式有固定自动耦合安装和移动式自由安装二种,可满足不同的使用场合。



三、使用条件:
1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品工作运行时必须完全潜入水中,但潜水深度不得超过10m;
6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;



注意:在选型或安装使用前务必使泵实际使用条件符合以上条款,确保产品的正确使用!



四、产品适用场合:
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。



五、型号意义:

六、结构说明:



WQ型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。
其主要部件作用如下:

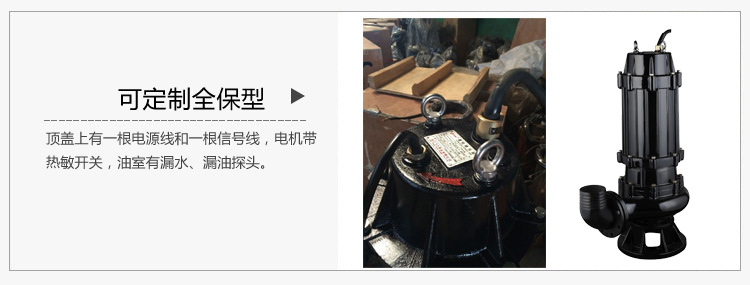

信号线:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。

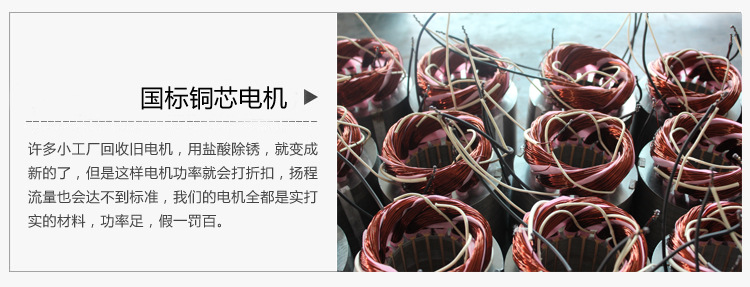

电机定子:采用B级或F级绝缘。
漏水探头:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体:与叶轮配用,使得泵具有高的效率。
密封环:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。




型号
口径
(mm)
流量
(m3/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
QW25-8-15-1.1
25
8
15
1.1
2825
38.5
QW32-12-15-1.1
32
12
15
1.1
2825
40
QW40-15-15-1.5
40
15
15
1.5
2840
45.1
QW40-15-30-2.2
40
15
30
2.2
2840
48
QW50-20-7-0.75
50
20
7
0.75
1390
54
QW50-10-10-0.75
50
10
10
0.75
1390
56
QW50-20-15-1.5
50
20
15
1.5
2840
55
QW50-15-25-2.2
50
15
25
2.2
2840
56
QW50-18-30-3
50
18
30
3
2880
58
QW50-25-32-5.5
50
25
32
5.5
2900
53
QW50-20-40-7.5
50
20
40
7.5
2900
55
QW65-25-15-2.2
65
25
15
2.2
2840
52
QW65-37-13-3
65
37
13
3
2880
55
QW65-25-30-4
65
25
30
4
2890
58
QW65-30-40-7.5
65
30
40
7.5
2900
56
QW65-35-50-11
65
35
50
11
2930
60
QW65-35-60-15
65
35
60
15
2930
63
QW80-40-7-2.2
80
40
7
2.2
1420
52
QW80-43-13-3
80
43
13
3
2880
50
QW80-40-15-4
80
40
15
4
2890
57
QW80-65-25-7.5
80
65
25
7.5
2900
56
QW100-80-10-4
100
80
10
4
1440
62
QW100-110-10-5.5
100
110
10
5.5
1440
66
QW100-100-15-7.5
100
100
15
7.5
1440
67
QW100-85-20-7.5
100
85
20
7.5
1440
68
QW100-100-25-11
100
100
25
11
1460
65
QW100-100-30-15
100
100
30
15
1460
66
QW100-100-35-18.5
100
100
35
18.5
1470
65
QW125-130-15-11
125
130
15
11
1460
62
QW120-130-20-15
125
130
20
15
1460
63
QW150-145-9-7.5
150
145
9
7.5
1440
63
QW150-180-15-15
150
180
15
15
1460
65
QW150-180-20-18.5
150
180
20
18.5
1470
75
QW150-180-25-22
150
180
25
22
1470
76
QW150-130-30-22
150
130
30
22
1470
75
QW150-180-30-30
150
180
30
30
1470
73
QW150-200-30-37
150
200
30
37
1480
70
QW200-300-7-11
200
300
7
11
970
73
QW200-250-11-15
200
250
11
15
970
74
QW200-400-10-22
200
400
10
22
1470
76
QW200-400-13-30
200
400
13
30
1470
73
QW200-250-15-18.5
200
250
15
18.5
1470
72
QW200-300-15-22
200
300
15
22
1470
73
QW200-250-22-30
200
250
22
30
1470
71
QW200-350-25-37
200
350
25
37
1980
75
QW200-400-30-55
200
400
30
55
1480
70
QW250-600-9-30
250
600
9
30
980
74
QW250-600-12-37
250
600
12
37
1480
78
QW250-600-15-45
250
600
15
45
1480
75
QW250-600-20-55
250
600
20
55
1480
73
QW250-600-25-75
250
600
25
75
1480
73
QW300-800-12-45
300
800
12
45
980
76
QW300-500-15-45
300
500
15
45
980
70
QW300-800-15-55
300
800
15
55
980
73
QW300-600-20-55
300
600
20
55
980
75
QW300-800-20-75
300
800
20
75
980
78
QW300-950-20-90
300
950
20
90
980
80
QW300-1000-25-110
300
1000
25
110
980
82
QW350-1100-10-55
350
1100
10
55
980
84.5
QW350-1500-15-90
350
1500
15
90
980
82.5
QW350-1200-18-90
350
1200
18
90
980
83.1
QW350-1100-28-132
350
1100
28
132
740
83.2
QW350-1000-36-160
350
1000
36
160
740
78.5
QW400-1500-10-75
400
1500
10
75
980
82.1
QW400-2000-15-132
400
2000
15
132
740
85.5
QW400-1700-22-160
400
1700
22
160
740
82.1
QW400-1500-26-160
400
1500
26
160
740
83.5
QW400-1700-30-200
400
1700
30
200
740
83.5
QW400-1800-32-250
400
1800
32
250
740
82.1
QW500-2500-10-110
500
2500
10
110
740
82
QW500-2600-15-160
500
2600
15
160
740
83
QW500-2400-22-220
500
2400
22
220
740
84
QW500-2600-24-250
500
2600
24
250
740
82

更多的型号请来电质询


因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
