JYZ系列液压隔膜式计量泵
以下为系列产品选型范围，具体型号参考性能参数表
流量范围： 0-400（L/h）
压力范围： 0-20（Mpa）
驱动系统: 丙相、三相标准电极或防爆电机
泵头材质：SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
常规产品全部现货供应，缩短了交货期。
应用领域：广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。
产品介绍
产品介绍
流量范围: 0-400 L/H
压力范围: 0-20MPa
功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电极或防爆电机
流量控制: 手动控制或自动控制(接收4-20mA 信号)
防护等级: IP55,IP54 |
材料
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
工作条件
环境温度: -30℃ --- 90℃
|
特点
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命 |
技术参数
| 型号 |
流 量 (L/H) |
压 力
(MPa) |
柱塞直径
(mm) |
行 程
(mm) |
泵 速
(min-1) |
电机功率(kw) |
进出口径 (DN) |
重 量
(kg) |
| JYZ10/20 |
10 |
20 |
12 |
25 |
96/144 |
0.75 |
6 |
85 |
| JYZ10/15 |
10 |
15 |
0.55 |
| JYZ15/15 |
15 |
20 |
0.75 |
| JYZ15/15 |
15 |
15 |
0.55 |
| JYZ22/10 |
22 |
10 |
16 |
0.75 |
| JYZ30/8.0 |
22 |
8.0 |
0.55 |
| JYZ35/10 |
35 |
10 |
0.75 |
| JYZ35/8.0 |
35 |
8.0 |
0.55 |
| JYZ40/7.2 |
40 |
7.2 |
20 |
0.75 |
10 |
82 |
| JYZ40/5.4 |
40 |
5.4 |
0.55 |
| JYZ70/6.0 |
70 |
6.0 |
22 |
0.75 |
| JYZ70/4.5 |
70 |
4.5 |
0.55 |
| JYZ90/4.5 |
90 |
4.5 |
25 |
0.75 |
| JYZ90/3.5 |
90 |
3.5 |
0.55 |
| JYZ135/3.2 |
135 |
3.2 |
30 |
0.75 |
| JYZ135/2.4 |
135 |
2.4 |
0.55 |
| JYZ100/2.8 |
100 |
2.8 |
32 |
0.75 |
15 |
90 |
| JYZ100/2.0 |
100 |
2.0 |
0.55 |
| JYZ150/2.0 |
150 |
2.8 |
0.75 |
| JYZ150/2.0 |
150 |
2.0 |
0.55 |
| JYZ200/2.2 |
200 |
2.2 |
36 |
0.75 |
| JYZ200/1.6 |
200 |
1.6 |
0.55 |
| JYZ240/1.3 |
240 |
1.8 |
40 |
0.75 |
| JYZ250/1.1 |
240 |
1.3 |
0.55 |
| JYZ300/1.0 |
300 |
1.4 |
45 |
0.75 |
| JYZ300/1.0 |
300 |
1.0 |
0.55 |
| JYZ400/1.1 |
400 |
1.1 |
50 |
0.75 |
| JYZ400/0.8 |
400 |
0.8 |
0.55 |

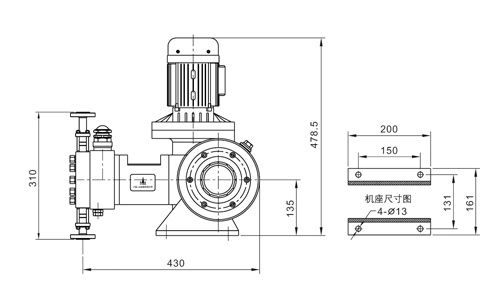

因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
