首 页 >> 计量泵 >> GM系列精密计量泵
GM精密计量泵_GM计量泵

GM系列精密计量泵


以下为系列产品选型范围,具体型号参考性能参数表
流量范围:  0-420(L/h)
压力范围:  0-1.0(Mpa)
驱动系统:   两相、三相标准电极或防爆电机
泵头材质:SUS304, SUS316, PVC, PTFE
常规产品全部现货供应,缩短了交货期。
应用领域:广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。



产品介绍

GM系列精密计量泵的液力端借助于隔膜来组成工作室,以隔膜周期变形来代替活塞(柱塞)的往复运动的泵,称为机械隔膜计量泵

特点:
1、无动密封,无泄露。因液力端隔膜的静密封代替活塞的动密封,能做到输送介质时绝对不泄露;
2、除清水外,更适用于输送易燃易爆、剧毒、恶臭、放射性介质;
3、结构上比液压隔膜泵简单,但比柱塞泵复杂;
4、可配计量泵数字控制器,实现数字化,实现就地和远程控制;
5、隔膜为五层复合结构压制而成(第一层超韧性耐酸薄膜,第二层弹性橡胶,第三层支撑铁芯,第四层强化尼龙纤维布,第五层弹性橡胶完全包履),可有效提隔膜适用寿命;
6、膜片后面增加不锈钢强板设计,提高膜片使用寿命;
7、出口压力一般在1.0Mpa以下,流量适用范围较小;计量精度比柱塞泵和液压隔膜泵低,当压力从小到大时,流量变化可达10%;

应用:
隔膜式计量泵应用范围广,从一般的常温清水到具有强腐蚀、易挥发、易结晶、易燃易爆、剧毒恶臭及比重大、中等粘度、放射性等介质,也可输送悬浮液体。为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。

流量范围:0-420 lph
压力范围: 0-1.0MPa
电机功率:250- 370W,220V / 380V / 400V, 50/60Hz
驱动系统: 两相、三相电机或防爆电机
防护等级: IP54
流量控制:手动控制, 自动控制(接收4-20mA 信号)

材料
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷

工作条件
环境温度: -30℃ --- 60℃
电机: 两相、三相标准电机或防爆电机
电机功率: 370W,220V / 380V / 400V, 50/60Hz
防护等级: IP54

技术参数

型   号

流量

L/h

压力

MPa

泵速

min-1

膜片直径

mm

电机

功率

kw

进出口径 连接方式

PVC

PTFE

304/316

GM25/1.0

25

1.0

48

60

0.37

6x10

PE软管

卡套

Rc1/2”内螺纹

DN15

接管套

焊接

GM50/1.0

50

1.0

96

60

GM80/0.7

80

0.7

48

112

DN15

接管套

胶接

GM120/0.7

120

0.7

48

112

GM170/0.7

170

0.7

96

112

Rc3/4”

内螺纹

DN20

接管套

焊接

GM240/0.5

240

0.5

96

112

GM320/0.5

310

0.5

144

112

GM420/0.5

420

0.5

144

112

GM500/0.5

480

0.5

144

112

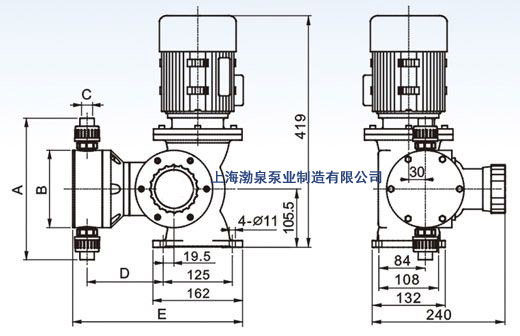

尺寸

 ABCDE
GM25172946软管128285
GM50-500256140DN15137.5312



因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
