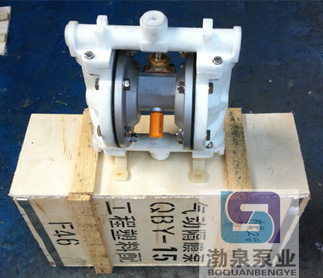

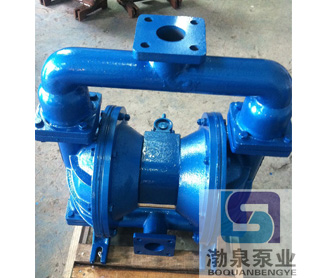

QBY系列气动隔膜泵

QBY系列气动隔膜泵


以下为系列产品选型范围,具体型号参考性能参数表
口径范围:  10-100(mm)
流量范围:  0-30 (m3/h)
扬程范围:  0-50(m)
材质:铸铁、铝合金、不锈钢、氟塑料
常规产品全部现货供应,缩短了交货期。
应用领域:广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备



产品介绍




一、产品概述
本单位生产的QBY系列气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。



QBY 气动(电动)隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵潜水泵屏蔽泵泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水,吸程高达5m,扬程达70m,出口压力≥6bar。
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1~7bar之间)。
4、该泵无旋转部件,没有轴封,隔膜把抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5、不必用电,在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行。
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9、可输送较粘的液体(粘度在1万厘泊以下)。
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵最大特点。



二、主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。 .
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。



三、技术参数
流量:0-30m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+120℃;
压力:0.1-0.7MPa;
自吸高度:5-7m。

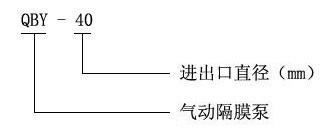

四、型号意义:

五、性能参数:



型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

最大允

许能
过颗粒

直径
(mm)

最大供气

压力
(kbf/cm2)

最大供气

消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.3

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

/

QBY-65

0~16

0~50

6

7

8

7

0.9

/

QBY-80

0~24

0~50

6

7

10

7

1.5

/

QBY-100

0~30

0~50

6

7

10

7

1.5

/

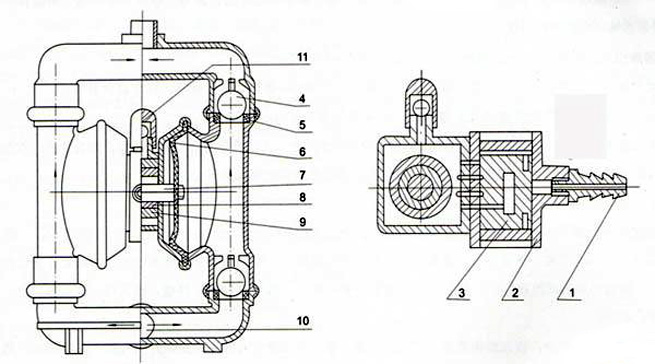

1
进气口
4
圆球
7
联杆
10
泵进口
2
配气阀体
5
球座
8
连杆铜套
11
排气口
3
配气阀
6
隔膜
9
中间支架



因产品生产批次、型号不同,产品图片及外形尺寸等仅供参考,详情可联系我们的销售人员
